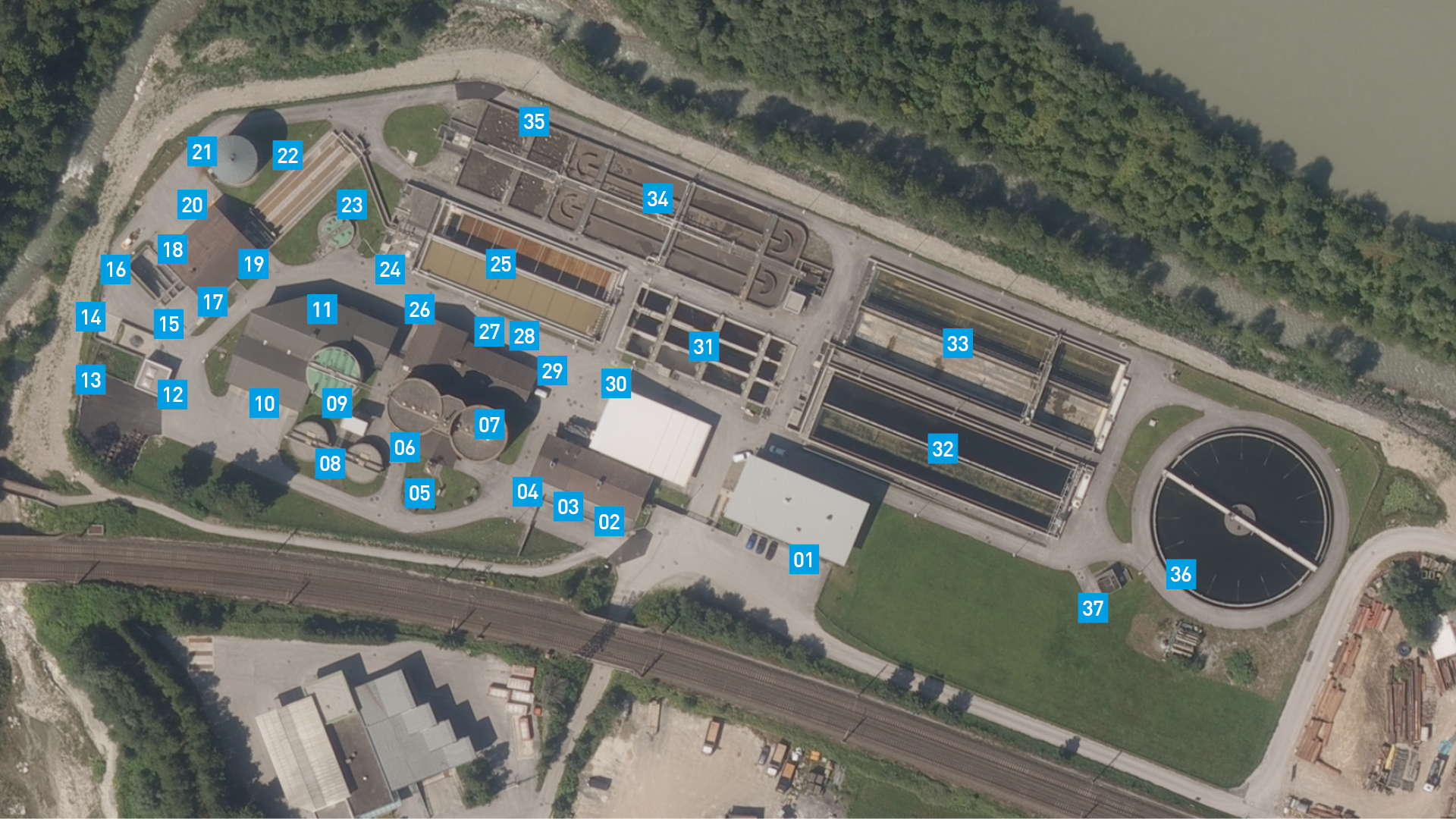

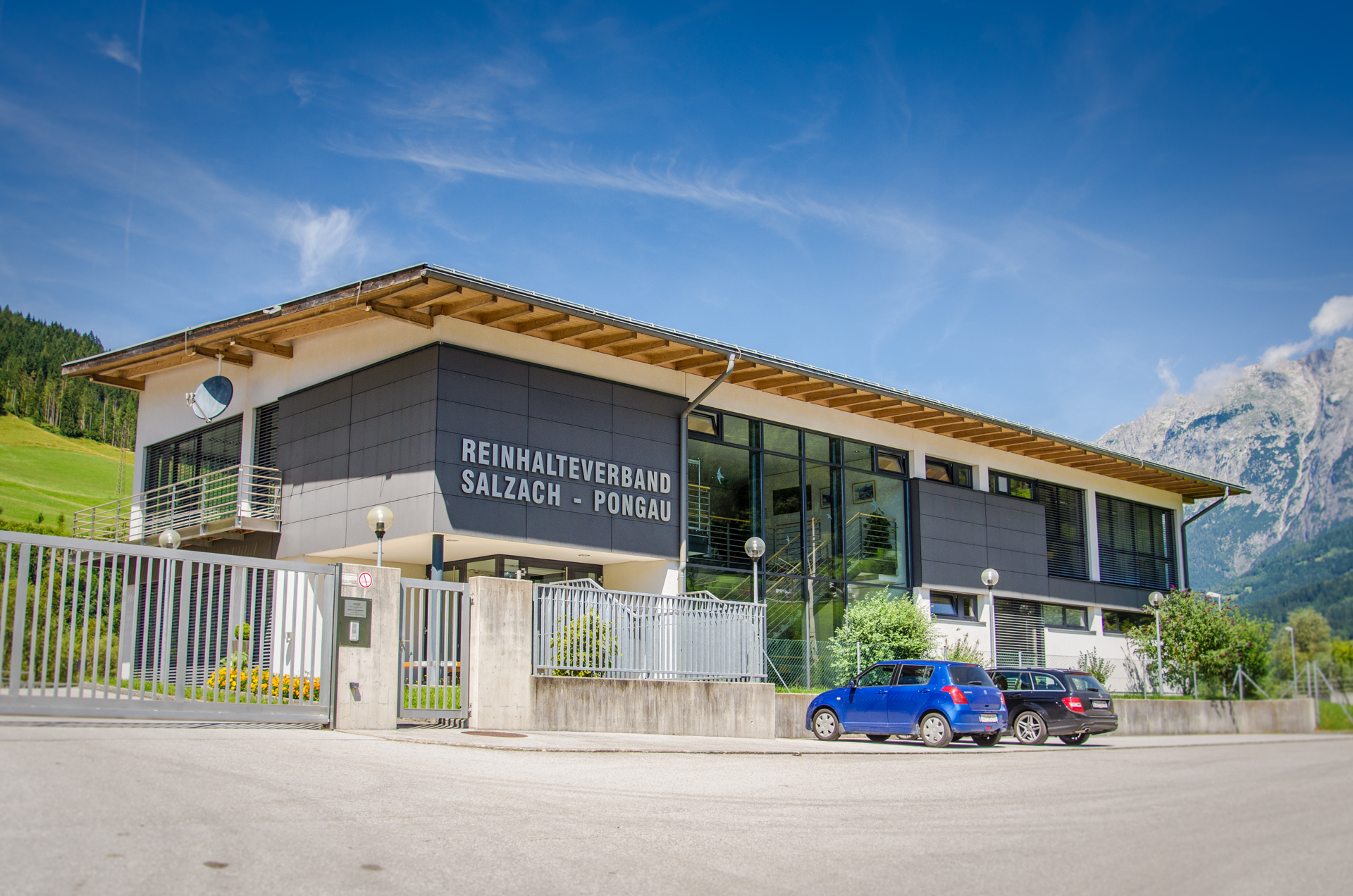

Betriebsgebäude und Labor

Im BG befinden sich die Warte mit dem Prozessleitsystem, das Labor, die Büroräume für die Verwaltung sowie die Aufenthalts-, Wasch- und Umkleideräume der Mitarbeiter

Im Labor werden die Messungen und Analysen im Rahmen der Eigenüberwachungen sowie auch Fremdbeprobungen für Kleinkläranlagen, Indirekteinleiter u.dgl. durchgeführt.

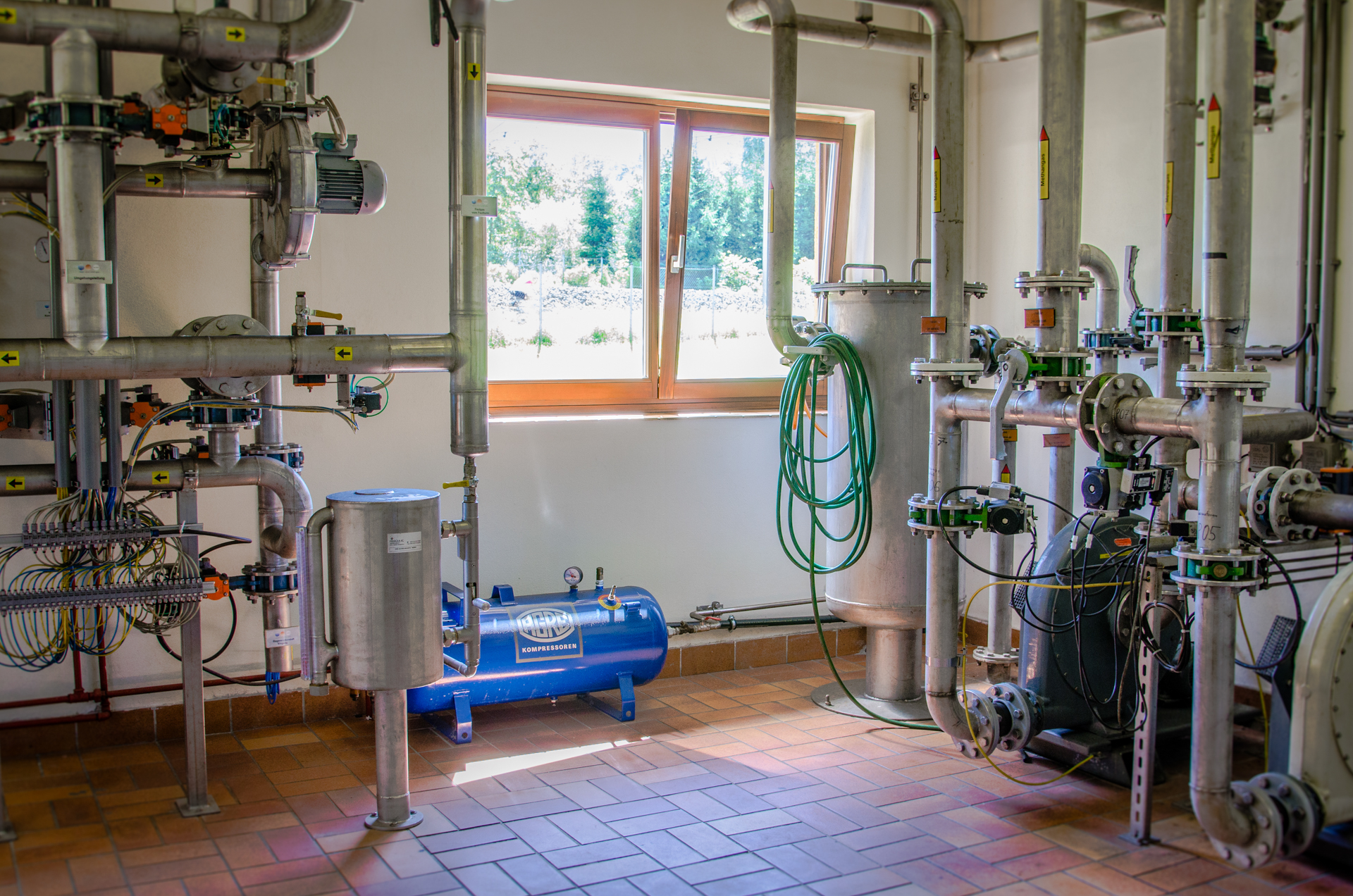

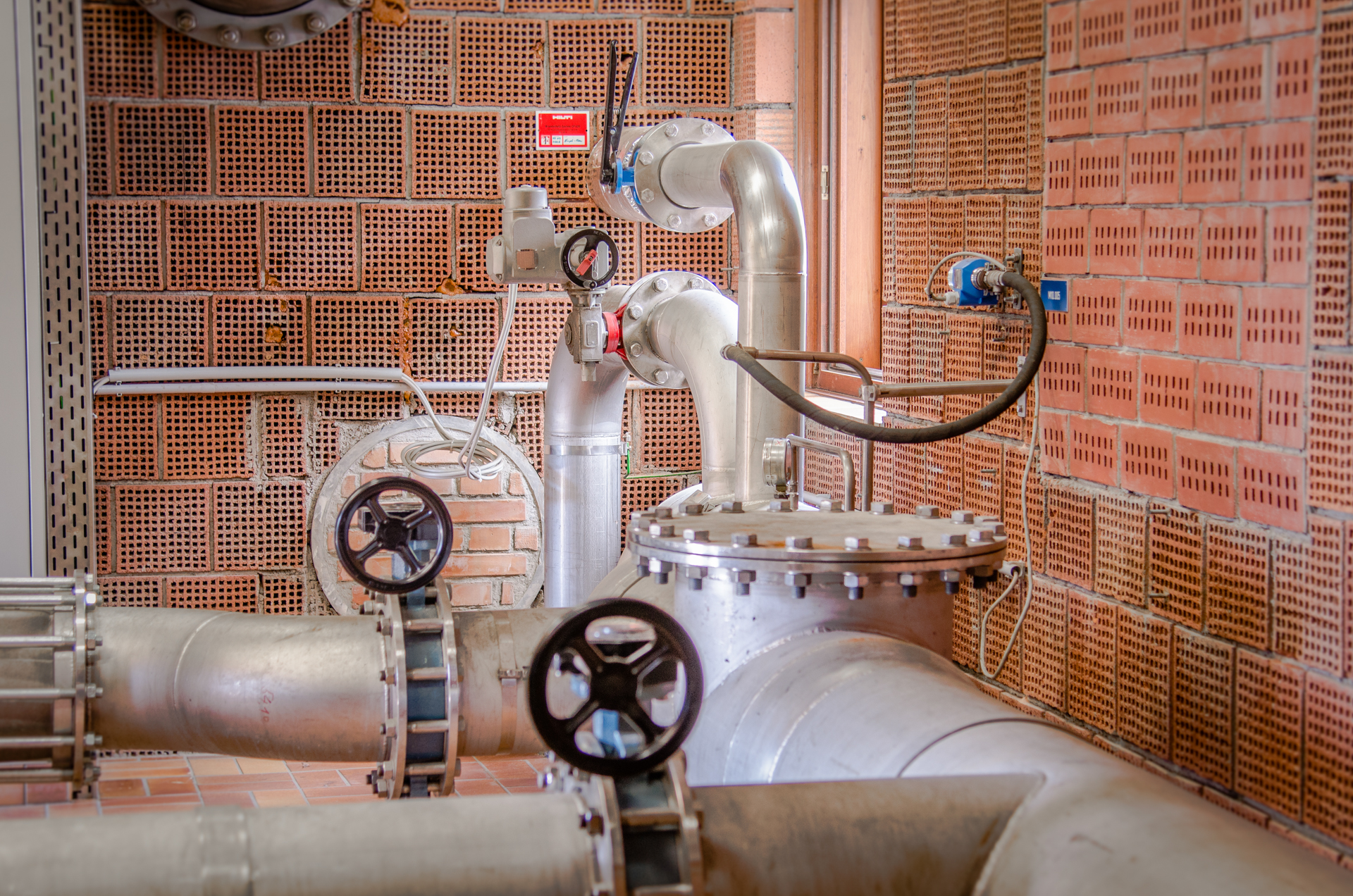

E-Gebläse Luftleitung

Zuluft:
zu den E-Gebläsen – Außenluft gefiltert

Druckluft:

• zu den Belebungsbecken – Tellerbelüfter max. 11.000 Nm³/h
• Rohrdurchmesser Hauptleitung 450 mm
• Druck ca. 700 mbar

E-Gebläse

für die Belüftung der Belebungsbecken

Leistung:

• 1 Kaeser E-Drehkolbengebläse 160 kW 4.500 Nm³/h
• 1 Kaeser E-Drehkolbengebläse 110 kW 3.300 Nm³/h
• 1 Sulzer E-Turbogebläse 150 kW 2.000 – 5.800 Nm³/h

Regelung:
über Prozessleitsystem und Frequenzumrichter in Abhängigkeit von Sauerstoff- und Ammoniumwerten in der Biologie.

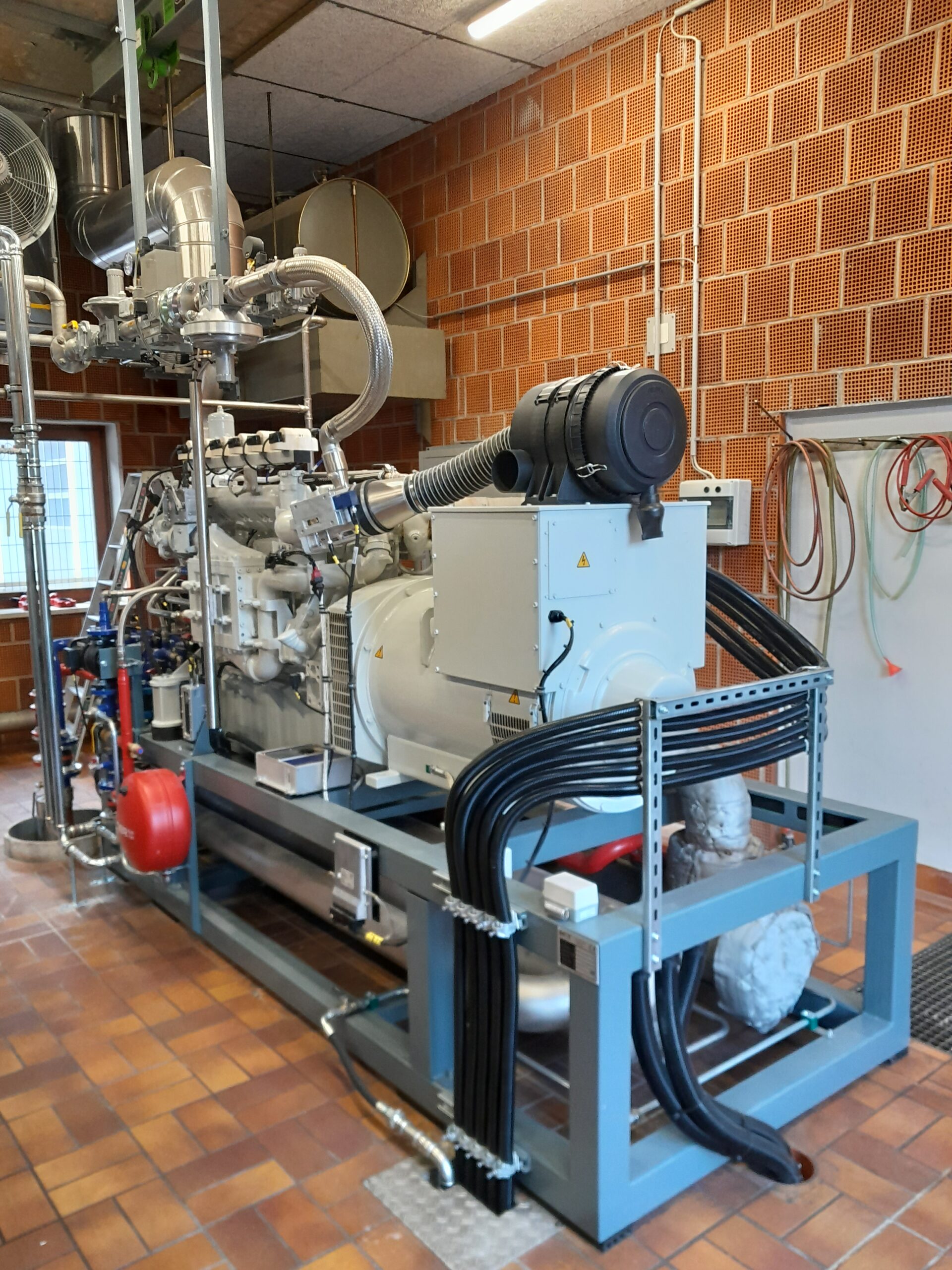

Blockheizkraftwerke (BHKW)

Eigenstromerzeugung (ca. 74%), Faulturm- und Gebäudeheizung, Warmwasseraufbereitung
2 Motoren: MAN 6-Zylinder 11.940 cm³

• Elektr. Leistung: je 120 kW
• Wärmeleistung: je 203 kW
• Brennstoff: Biogas aus Eigenproduktion
• 73 Nm³/h je BHKW;
• Propangas als Notenergie

Biogas-Entschwefler

Entschwefelungsanlage für Biogas

Trocken-Entschwefler

• vollautomatischer 2-Kammern-Wechselbetrieb
• 1 Kammer in Betrieb und
• 1 Kammer in Regeneration
• Regenerationszeit: 16 Stunden
• Kammerinhalt: je 3,4 m³
• Gasreinigungsmasse: DM 8-20 mm; Betriebsdruck: 4 bar

Gastrennraum

Biogas-Verteilleitungen
Leitungen von den Faultürmen über die Entschwefelungsanlage zum Gasspeicher.
Leitungen vom Gasspeicher über Vordruckgebläse zu den Blockheizkraftwerken, zur Heizung oder zur Fackel.

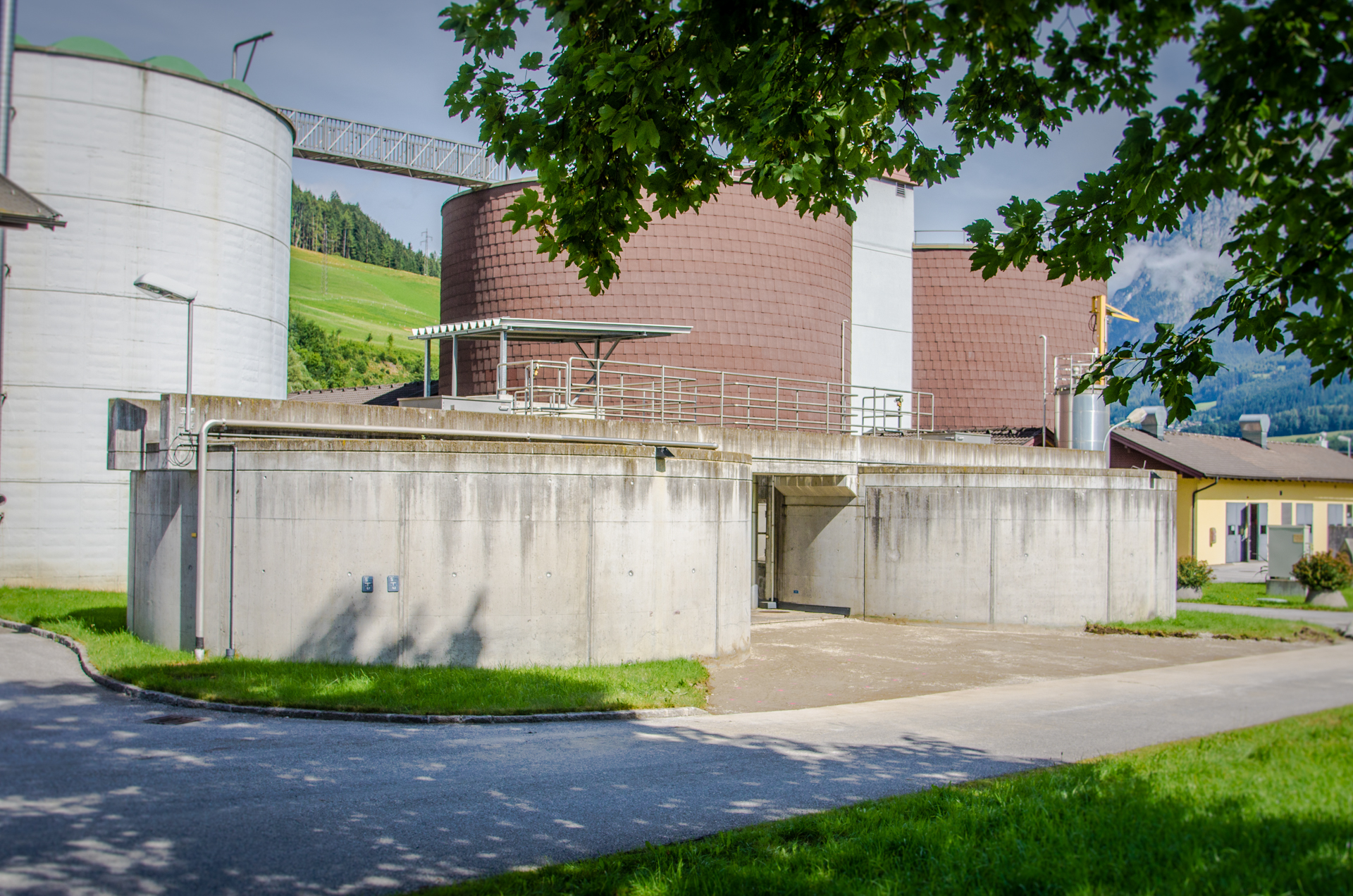

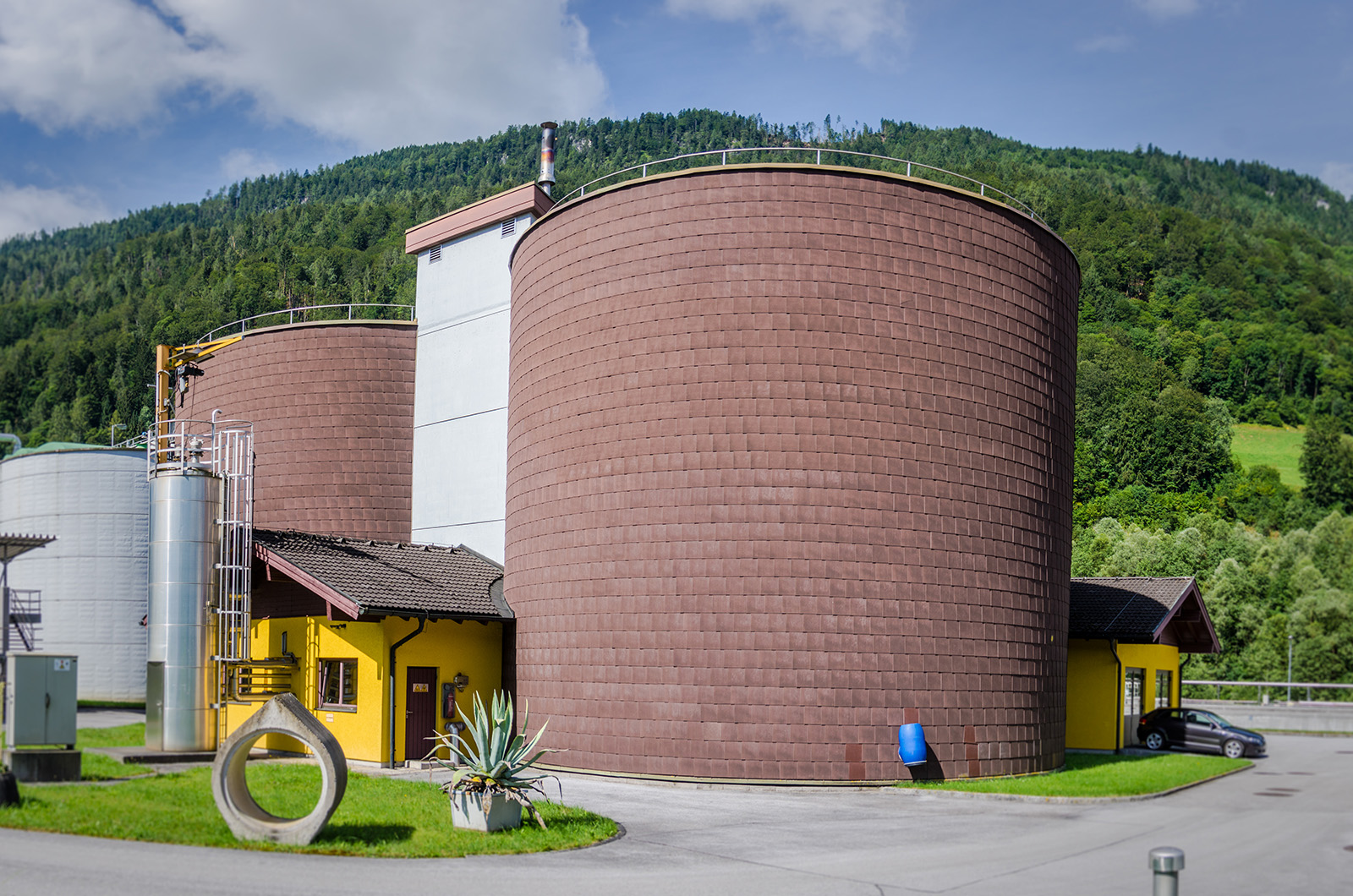

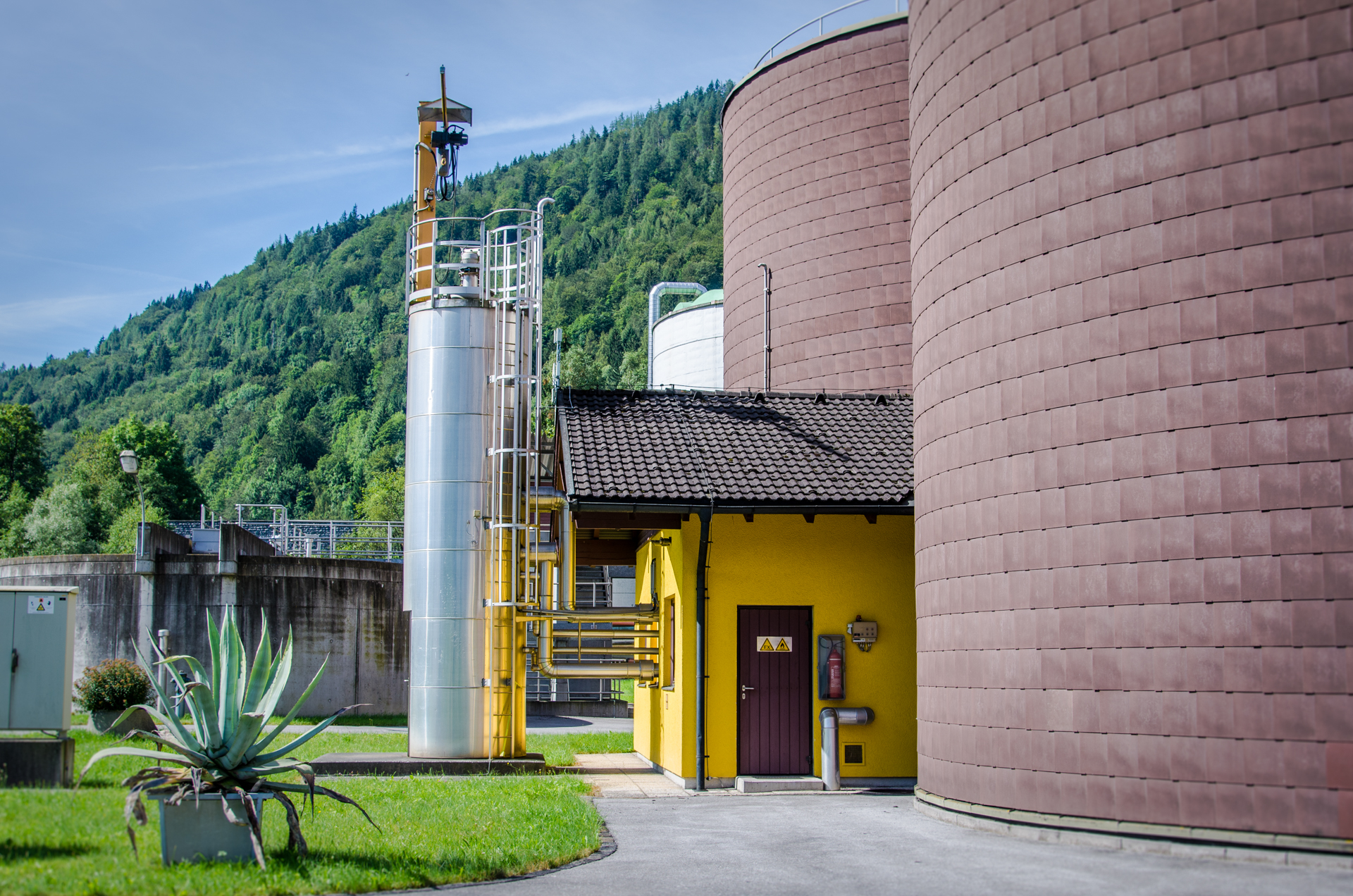

Faultürme

Mesophile Schlamm-Stabilisierung bei ca. 37°C.
Es erfolgt eine Hydrolyse, Versäuerung und Methanisierung.

• Aufenthaltsdauer: ca. 30 bis 45 Tage
• Entstehungsprodukt: Biogas (Methan CH4)
• je Faulturm: DM=12 m; H=15 m; V=1.550 m³

Gesamtvolumen: Vges = 3.100 m³

Voreindicker

Zur Vorentwässerung des Primär- und/oder des Überschussschlammes
je VED: DM=9 m; H=4 m; V=265 m³
Gesamtvolumen: Vges=530 m³

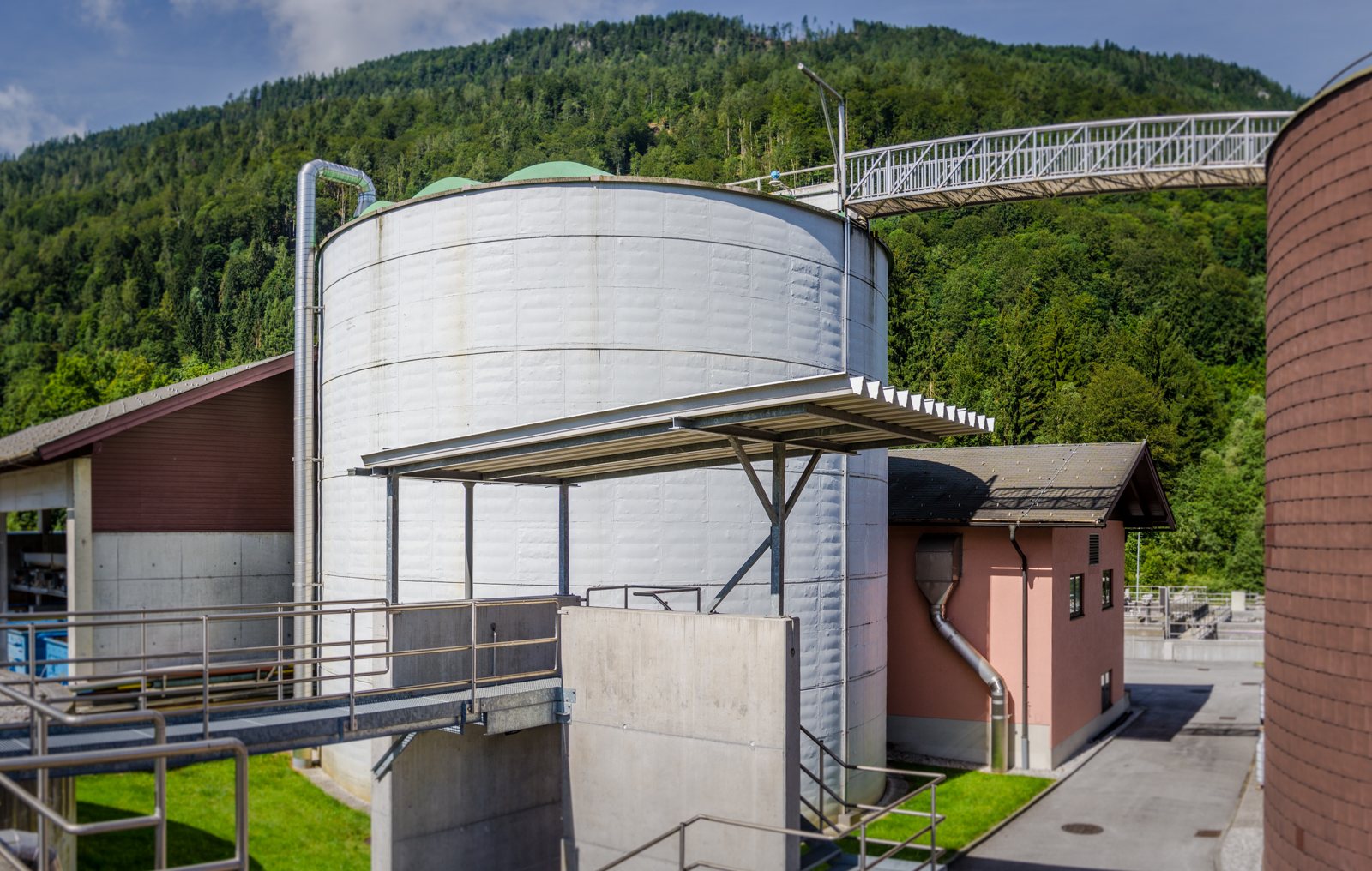

Schlammstapelbehälter

Beschickung mit ausgefaultem Schlamm aus den Faultürmen.
DM=12 m; H=15 m; V=1.500 m³

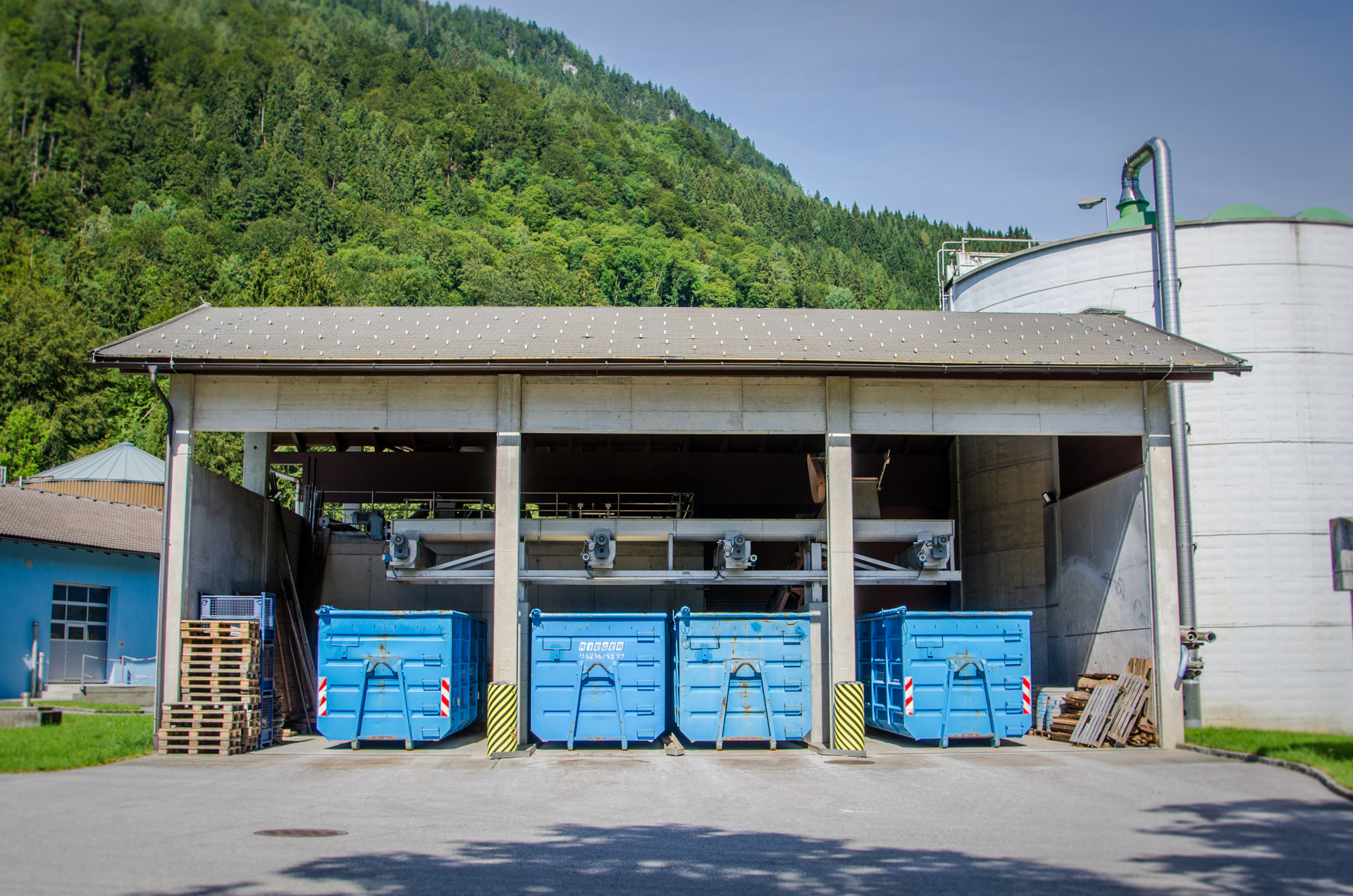

Schlammaustrag

Der mittels Schneckenpressen entwässerte Schlamm wird über Austragschneckenförderer und Spiralförderer (Längs- und Querförderer) mit umschaltbarer Drehrichtung automatisch in die Container abgeworfen.
Regelung: Befüllhöhe über Niveaumessung
Entsorgung: Verbrennung

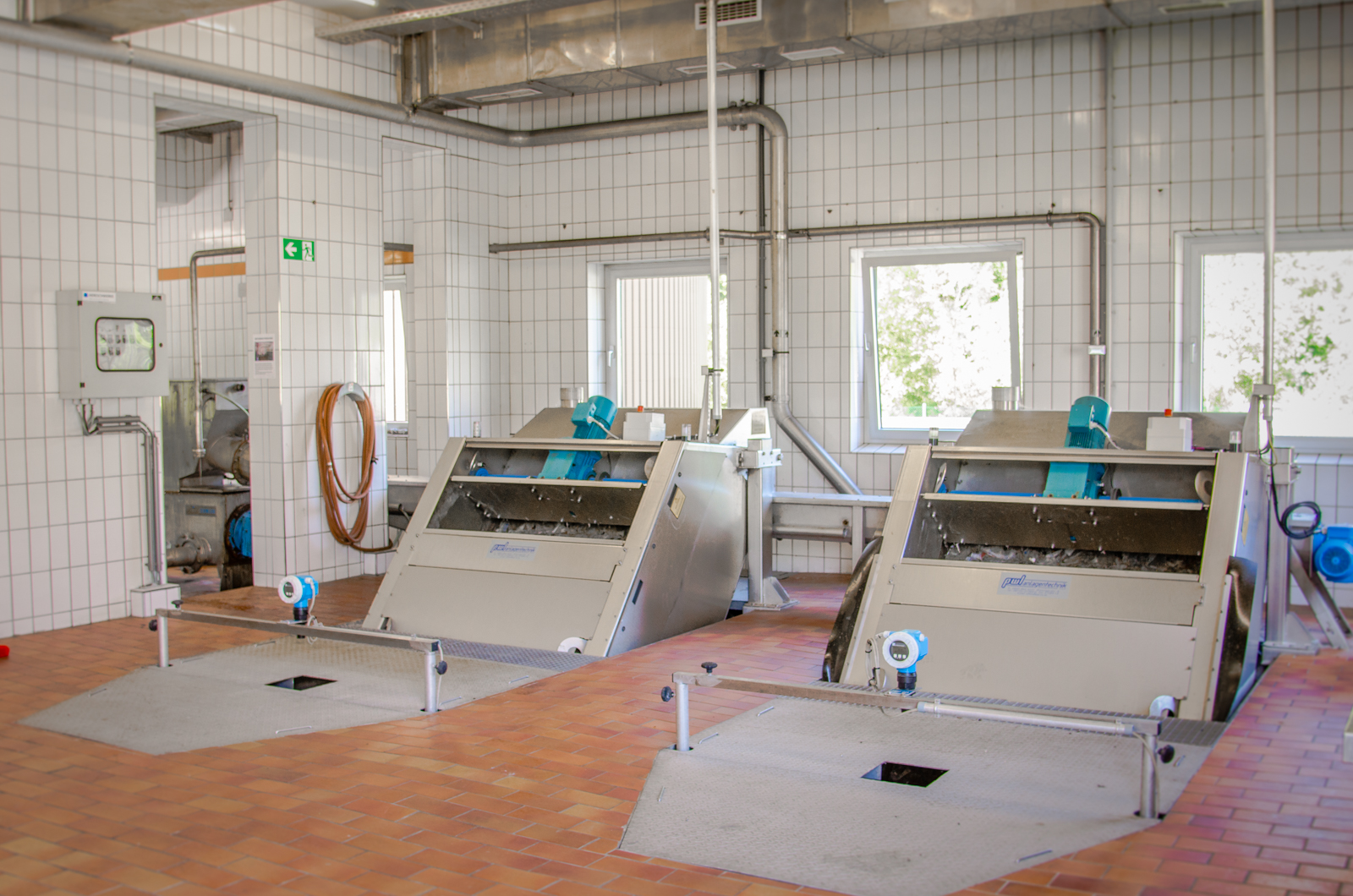

Schneckenpressen

Der aus den Faultürmen in den Stapelbehälter (1.500 m³) verdrängte ausgefaulte Schlamm wird mittels Schneckenpressen entwässert.
Zur Verbesserung des Trockengehaltes wird Polymer zu dosiert.

• 2 Schneckenpressen: je 60 – 350 kgTS/h
• Trockensubstanz: ca. 24,5% TS
• Schlammverwertung: Verbrennung
• Schlammanfall 2021: ca. 2.943 t, Tendenz steigend

Abluftreinigung

Von wesentlich geruchsbelasteten Anlageteilen wird die Abluft über die Gegenstrom-Luftwäscher befeuchtet und dem Biofilter zugeführt.

• Ausführung: 2-straßig
• Radialventilatoren: 2 Stück
• Steuerung: FU-Steuerung

Beschickung gesamt: ca. 6.000 m³/h

Biofilter

Biologische Abluftreinigung
Die über die Gegenstrom-Luftwäscher befeuchtete Ablauft wird dem Biofilter zugeführt.

• Ausführung: 2-straßig
• Filterfläche gesamt: 65 m²
• Filterschüttung: 85 m³
• Filtermaterial/Kernschüttung: Kokosmix aus Kokosfaser und Fasertorf 50:50
• Beschickung: ca. 6.000 m³/h

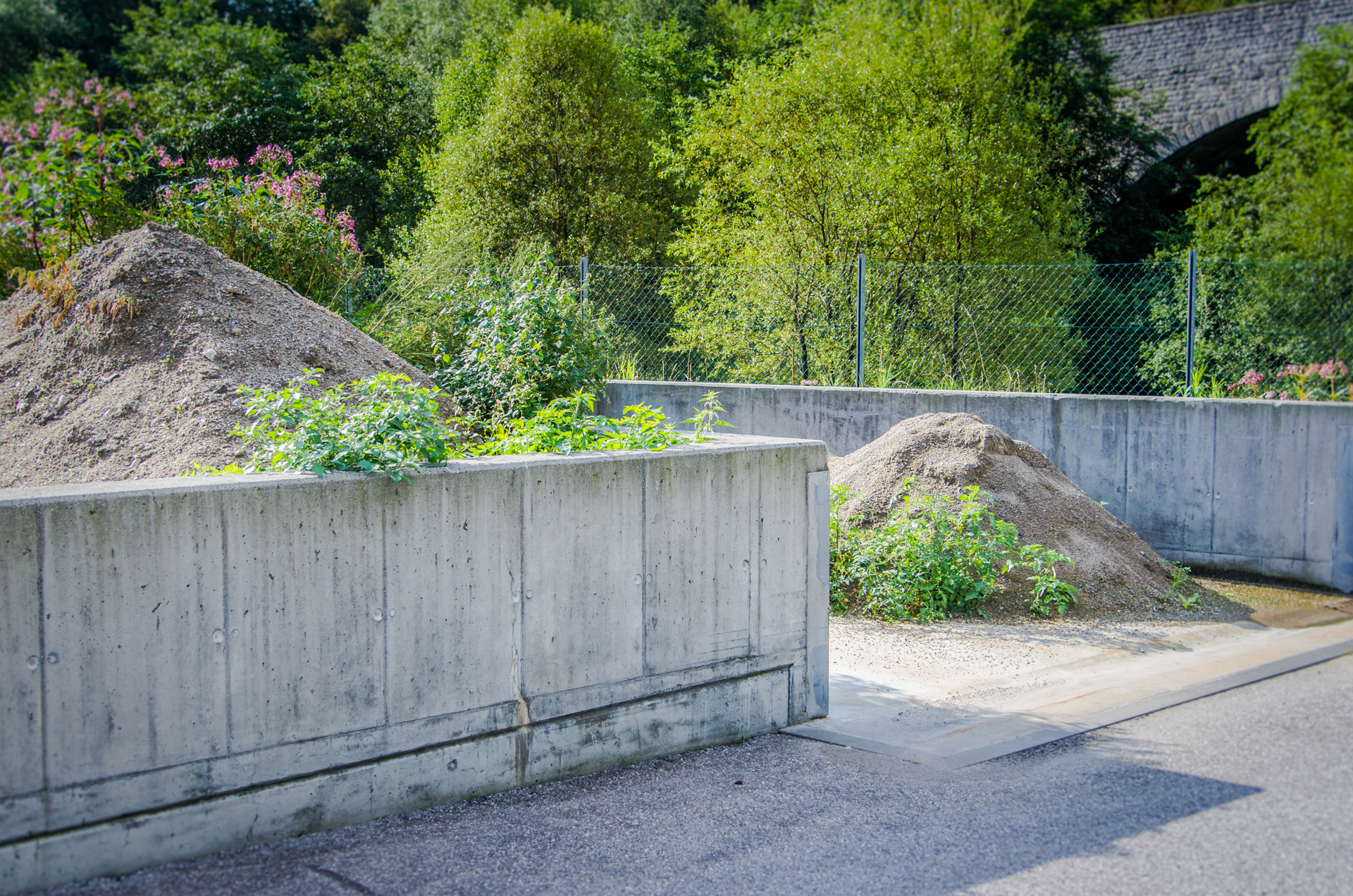

Sand- und Kanalräumgutlager

Der im Sandfang abgeschiedene und mittels Sandwäscher gewaschene Sand sowie das bei Kanalreinigungen aus den Verbands- und Ortskanalisationen abgesaugte Kanalräumgut wird im Sand- und Kanalräumgutlager zwischengelagert und muss gesetzeskonform entsorgt werden.

Antriebsraum Zulaufschnecken

Elektroantriebe für die drei Zulaufschnecken

Leistung:

• Schnecke 1+3: 48 kW
• Schnecke 2: 25 kW (stufenlose Drehzahlregelung)

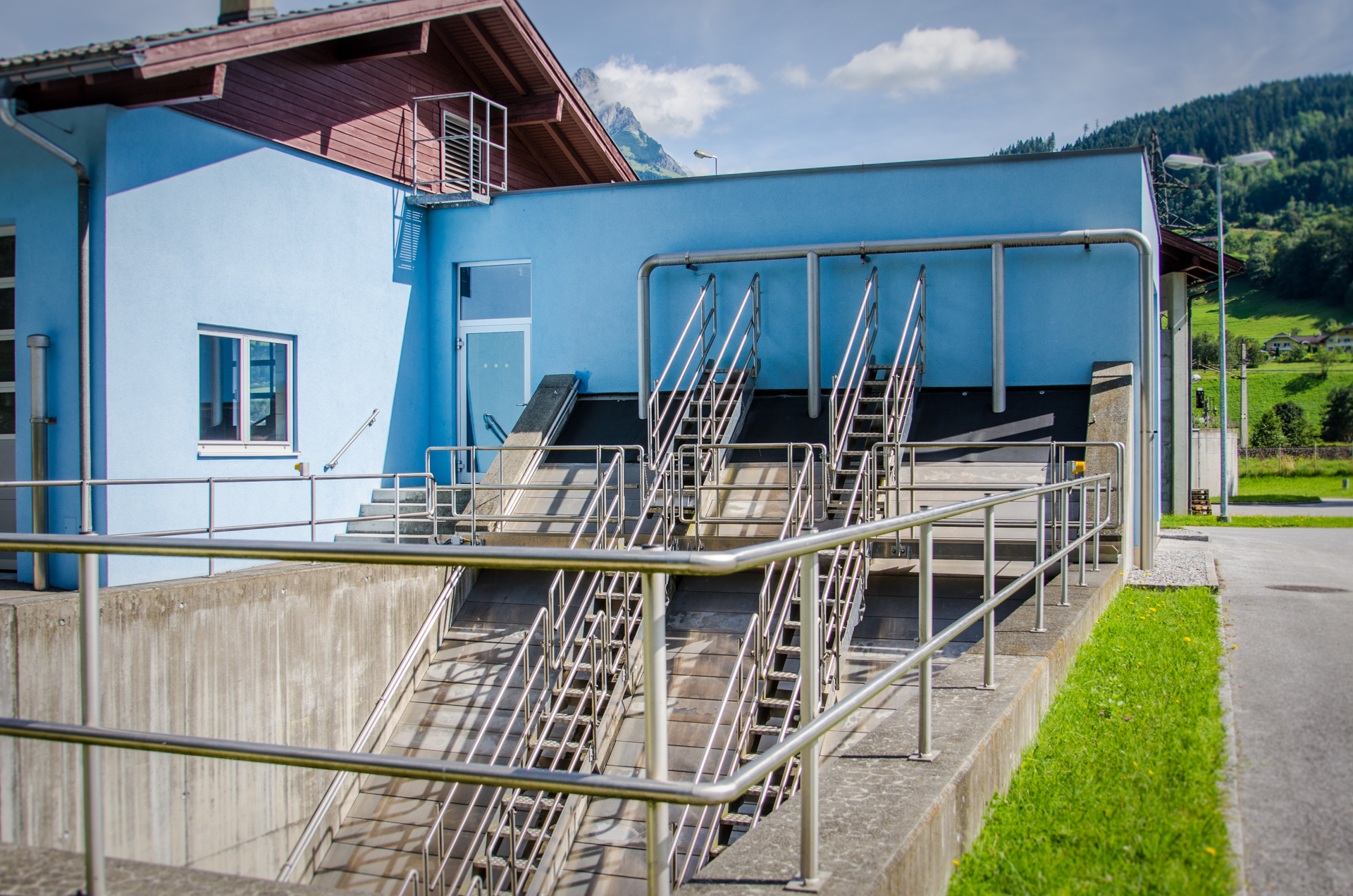

Zulaufhebewerk

Alle anfallenden Abwässer aus dem Verbandsgebiet werden mittels Schneckenpumpen angehoben.

Rechenhaus

Im Rechenhaus befinden sich das Zaulaufhebewerk, die Rechenanlage und div. Wäscher.

Sandwäscher

Der im Abwasser aus der Mischkanalisation anfallende Sand wird im Langsandfang abgeschieden und im Sandwäscher ausgewaschen (organische Bestandteile). Der gewaschene Sand wird im Sandlager zwischengelagert und muss gesetzeskonform entsorgt werden.

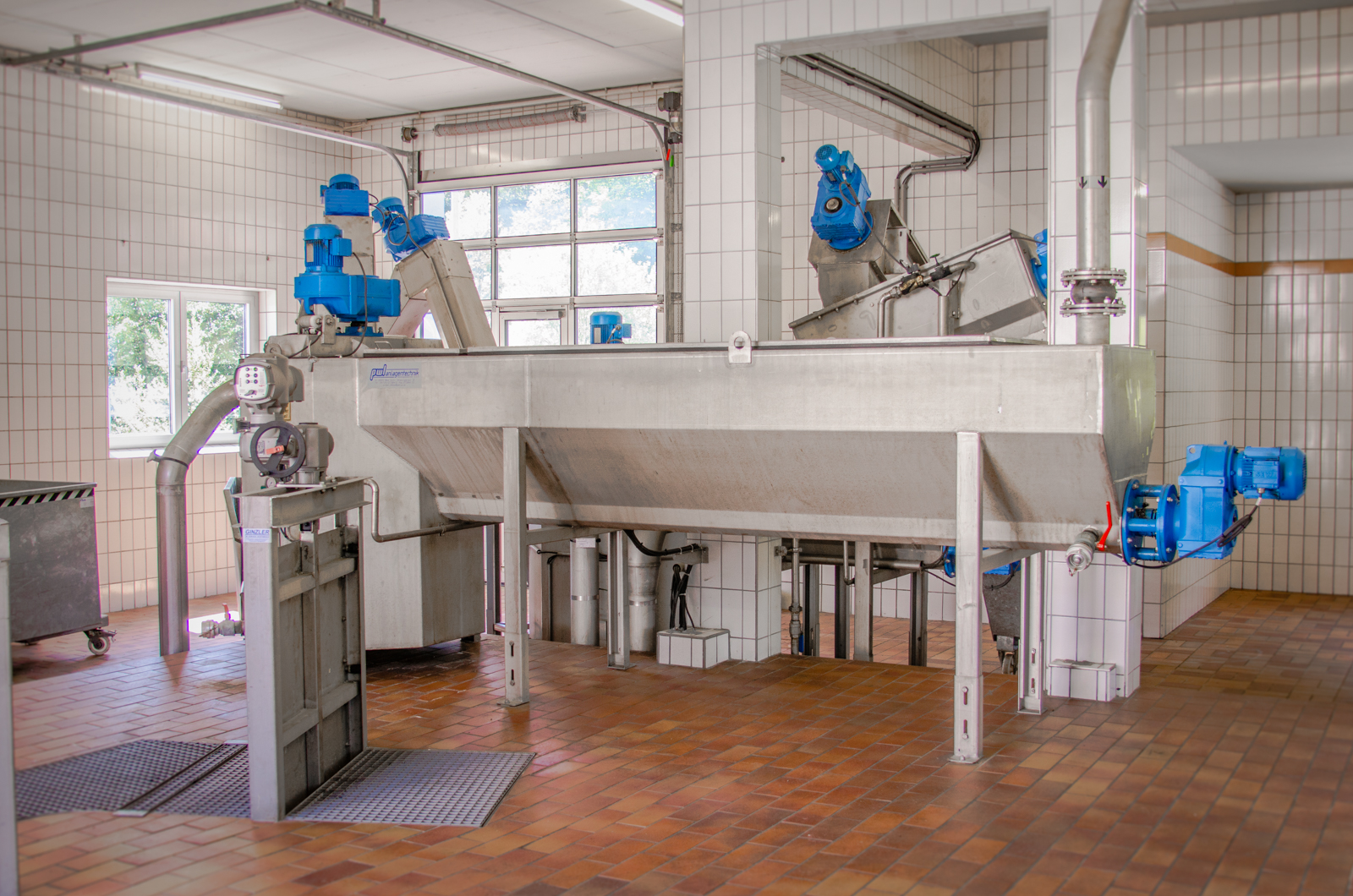

Rechenanlage

Die im Abwasser mitgeführten Grobstoffe, Speisereste und organischen Anteile werden mittels Rechen aus dem Abwasser entfernt.

2 Stufenrechen:

• Spaltweite: 6 mm
• Leistung je Rechen: 900 l/s
• Regelung: Niveauunterschied vor und nach Rechen

Rechengutwäscher

Die mittels Rechen aus dem Abwasser entfernten Grobstoffe, Speisereste und organischen Anteile werden über einen Querförderer der Rechengutwäsche zugeführt und ausgewaschen. Das gewaschene Rechengut muss gesetzeskonform entsorgt werden.

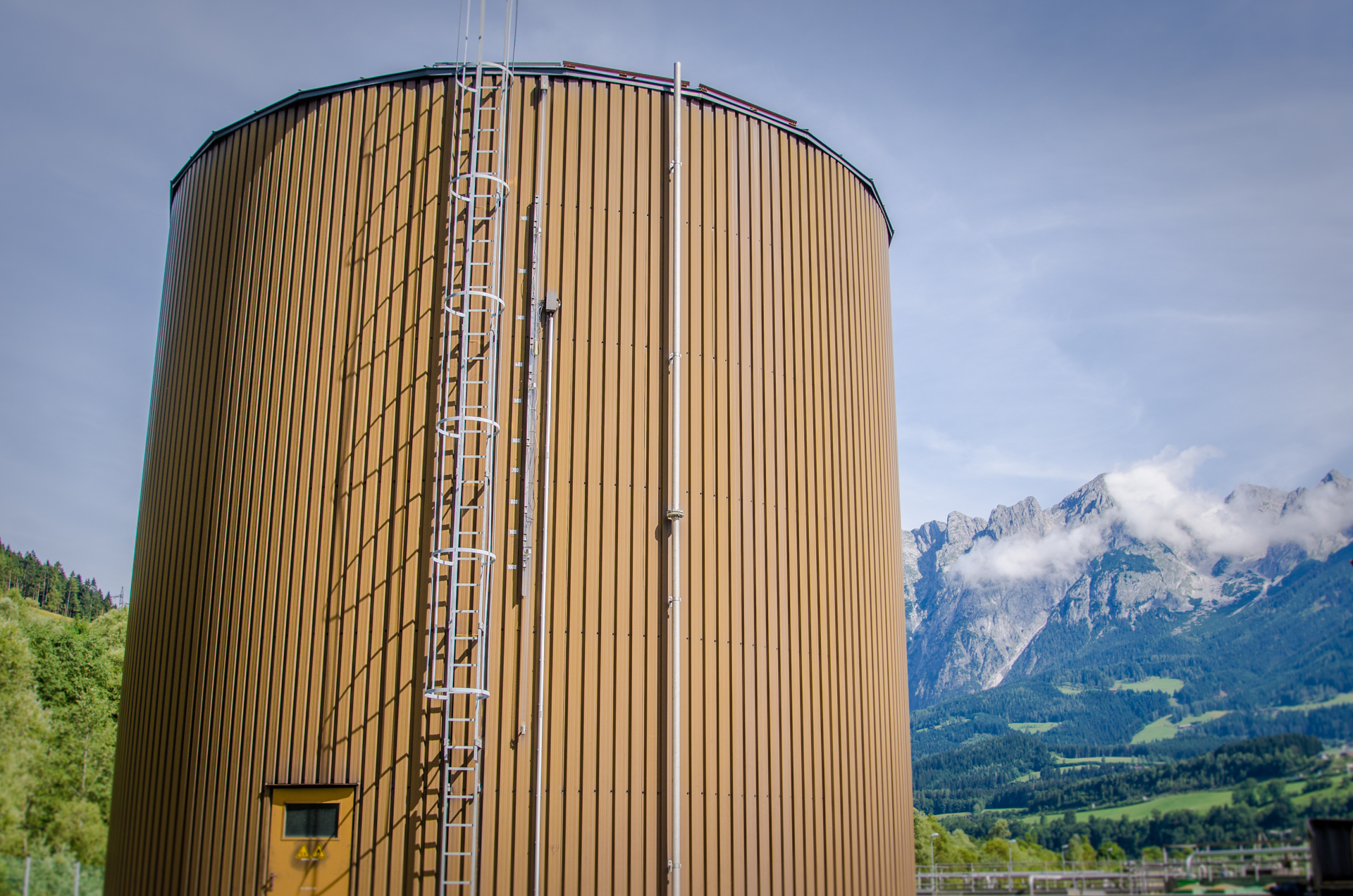

Biogasspeicher

Zwischenspeicher für Biogas aus der Eigenproduktion (Faultürme)

• Fassungsvermögen: 1.000 m³
• Biogasanfall: 1.600 – 2.000 Nm³/d (ca. 24 l/Ed)
• 70% Methan 30% CO2

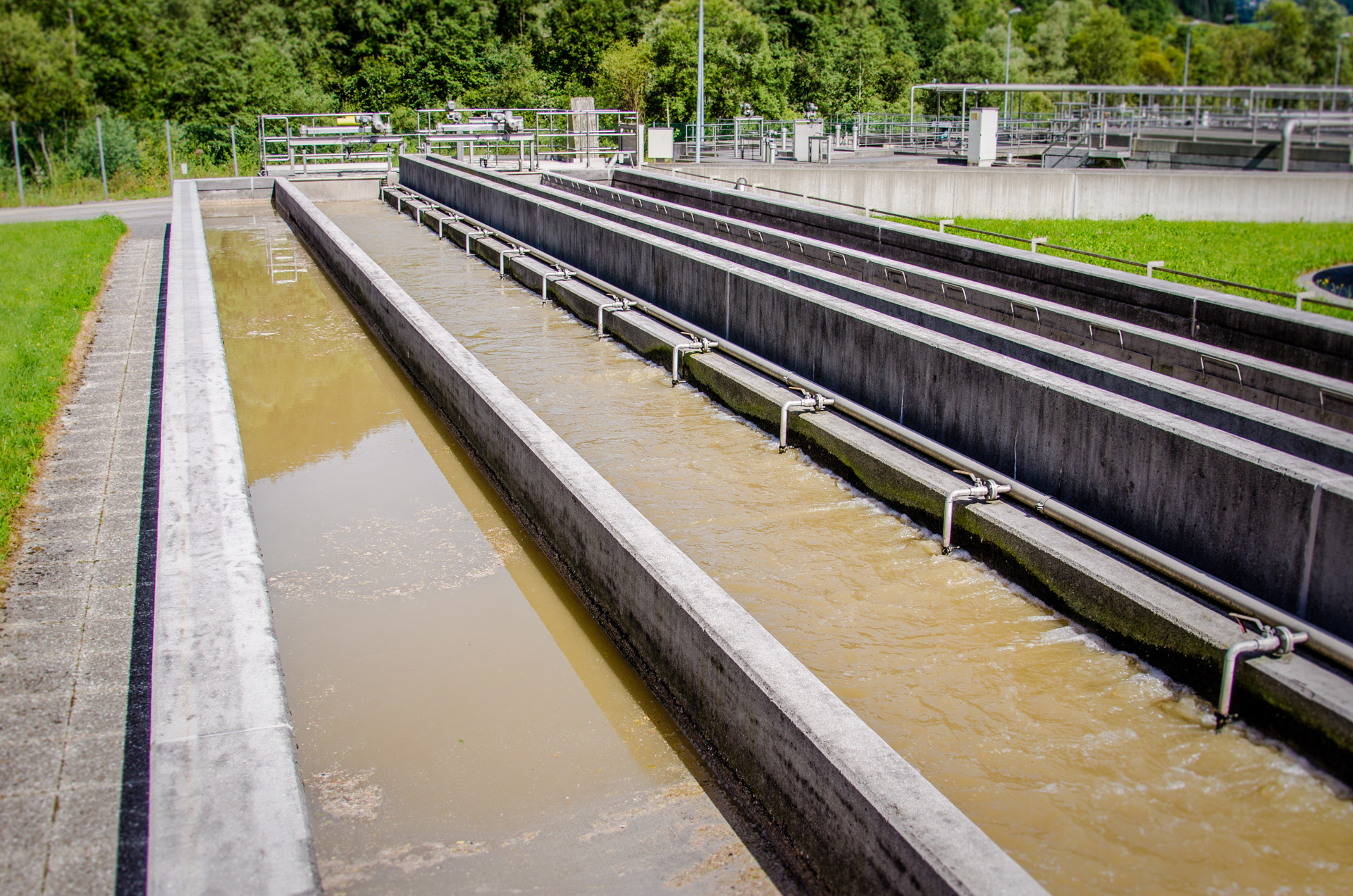

Sandfang und Fettabscheider

Sand setzt sich im Sandfang ab und wird mit Pumpen in die Rücklaufrinne befördert.
Durch die Belüftung werden die organischen Stoffe in Schwebe gehalten und die Fette in die seitlichen Fettfänge flotiert.

• je SF: L=29 m; B=2,2 m; T=2,6 m; V=165 m³
• je FA: L=29 m; B=1,4 m

Vorlagebehälter MÜSE (außer Betrieb)

Dient als Zwischenspeicher des entnommenen Überschussschlammes für die maschinelle Überschussschlammentwässerung – MÜSE.
Der Vorlagebehälter ist derzeit außer Betrieb, der Überschussschlamm wird direkt zu den Müsen geführt.

• Durchmesser: 7,0 m
• Nutzvolumen: 127 m³
• Beschickungspumpen: 2 Stück

Trübwasserspeicher/ Primärschlammpumpen

Trübwasserspeicher:
Die Trübwässer aus den Voreindickern und der Schlammentwässerung werden in den Speichern gesammelt und in den Nachtstunden der Biologie zugeführt.
Die Abluft wird zum Biofilter geleitet.
Gesamtvolumen 450 m³
Primärschlammpumpen:
Der Primärschlamm aus der Vorklärung wird über 2 Pumpen zu den Voreindickern gepumpt.

Vorklär- und Pufferbecken

Schlamm, mineralische Stoffe u.dgl. sinken zu Boden und werden mit dem Kettenräumer zu den beiden Bodentrichtern und in weiterer Folge über den Primärschlammpumpschacht in die Voreindicker befördert.
je Becken: L=46 m; B=7,9 m; WSp=3,5 m; V=1.290 m³
gesamt: O=730 m²; V=2.580 m³

Werkstatt

Die gut ausgestattete Werkstätte ermöglicht dem Betriebspersonal die Durchführung von Reparatur- und Wartungsarbeiten.

Heizungsanlage

für die Schlammaufheizung, Beheizung der Gebäude und Warmwasseraufbereitung.
Brennstoff: Biogas aus eigener Erzeugung (Faulung) bzw. Propangas als Notenergie.
Nennleistung je Kessel: 233 kW

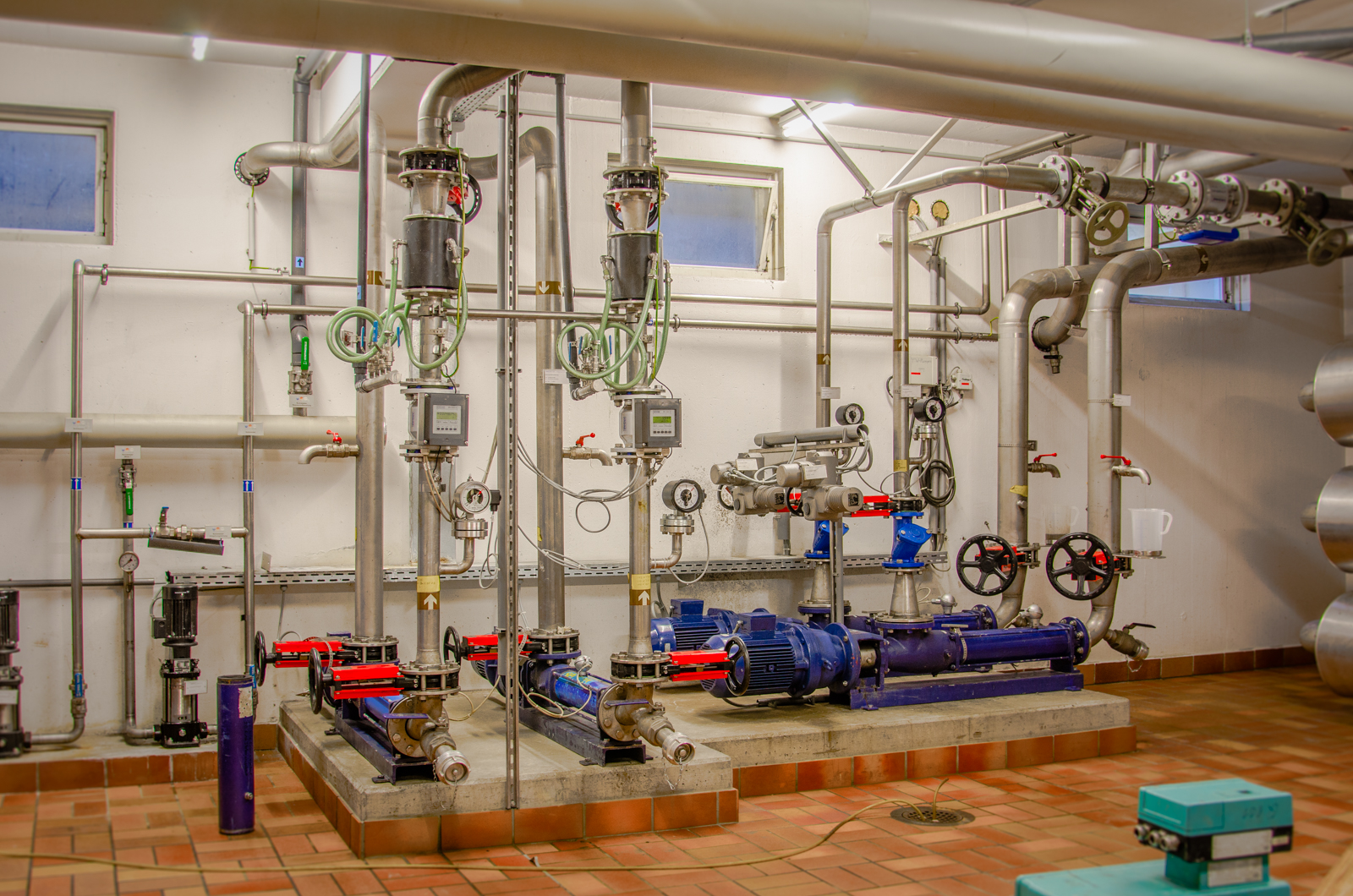

Schlammpumpen – Wärmetauscher

Dünnschlammpumpen fördern den Überschussschlamm zu den MÜSEN, Dickschlammpumpen den eingedickten Schlamm in die Faultürme. Umwälzpumpen fördern den Faulschlamm über Wärmetauscher im Kreis, um die Temperatur in den Faultürmen konstant auf ca. 37°C zu halten.

• Jeweils 2 Dünn- und Dickschlammpumpen
• Wärmetauscher – 2 Umwälzpumpen

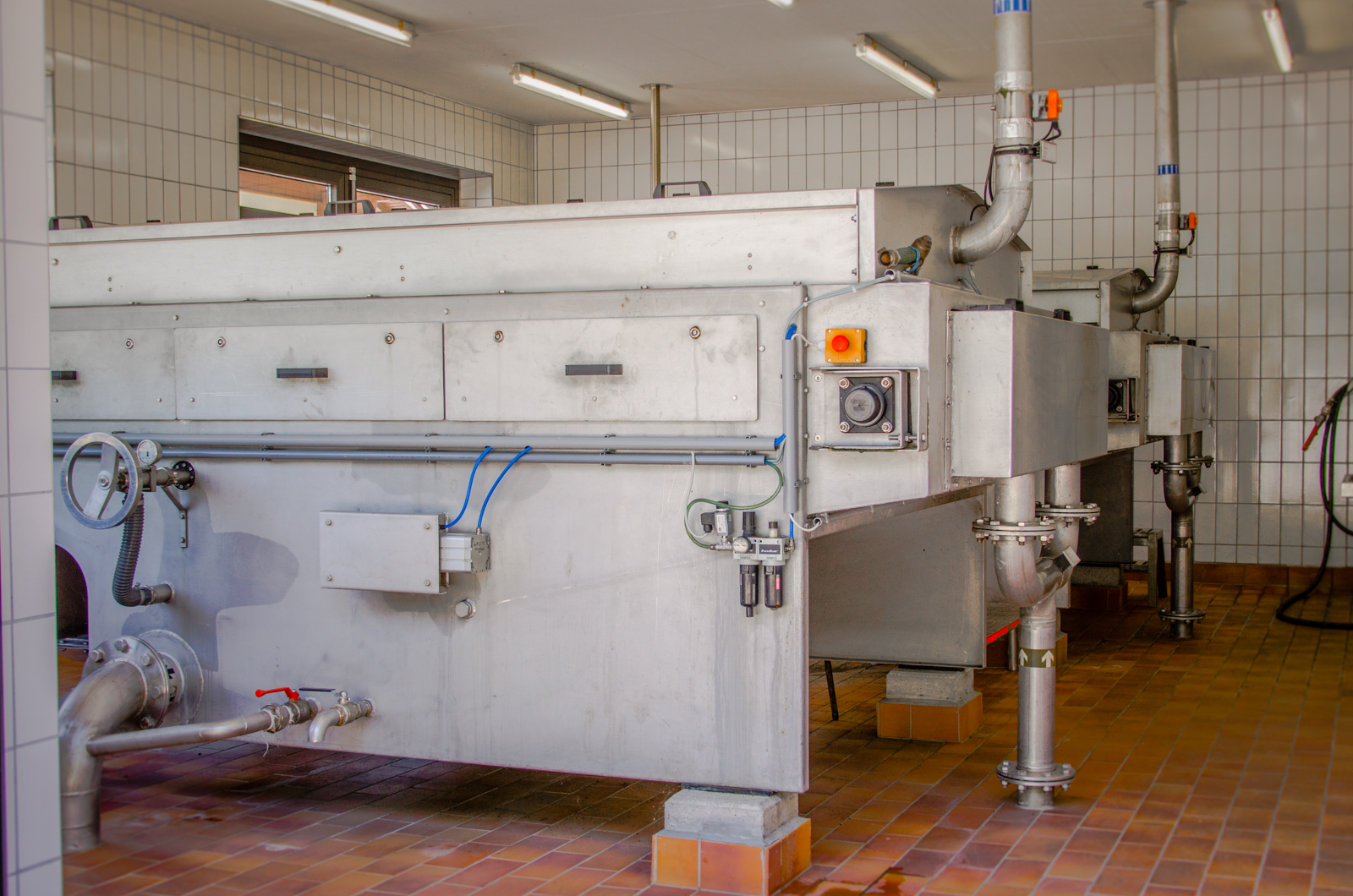

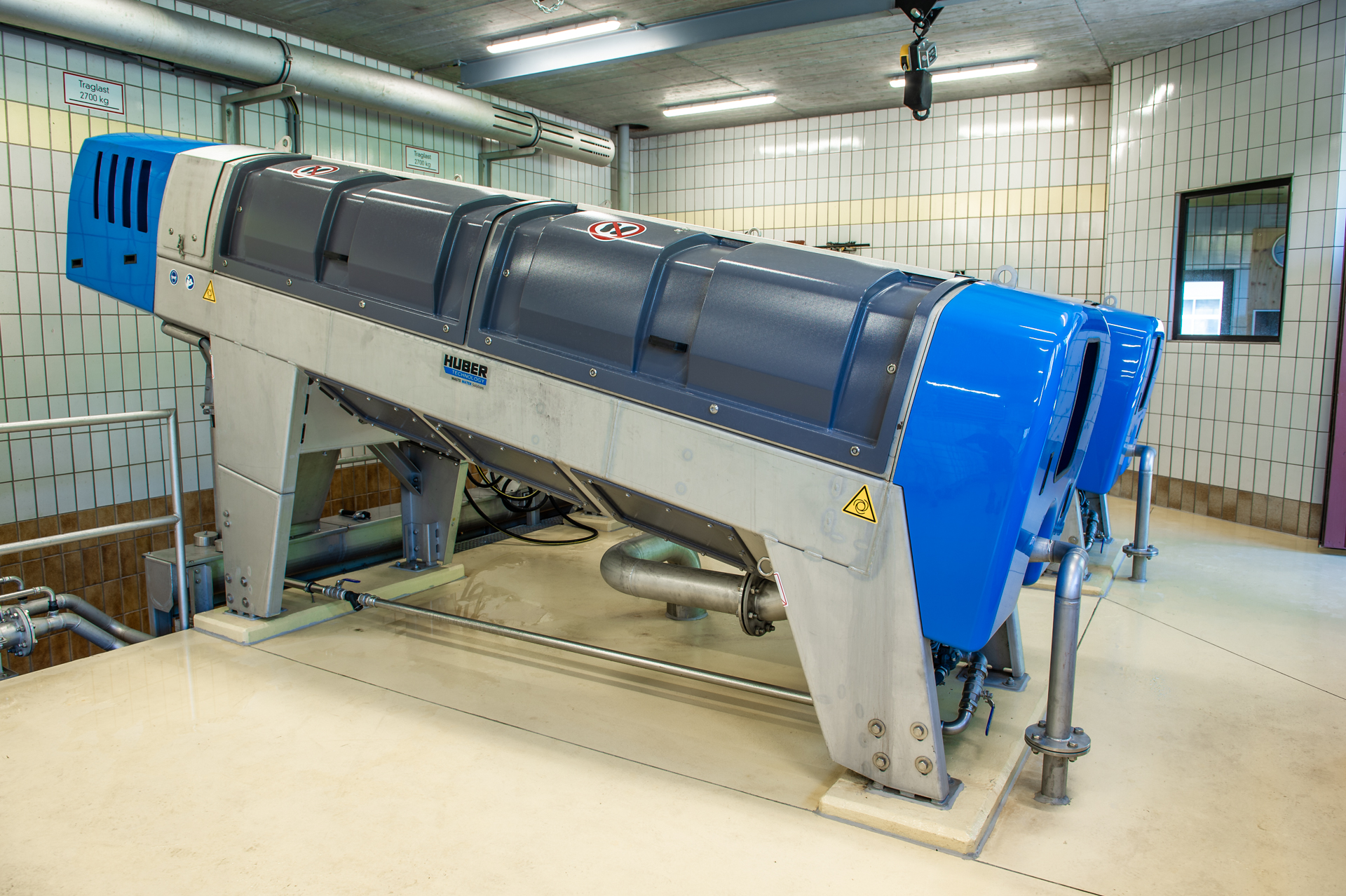

Maschinelle Überschussschlammeindickung (MÜSE)

Der aus der Biologie abgezogene Überschussschlamm wird vor Einbringung in die Faultürme eingedickt. Zur Verbesserung des Trockengehaltes wird Polymer zu dosiert.

• MÜSEN: 2 Bandeindicker je 20 m³/h
• TSein = 0,7 – 1,2%; TSaus = 6 – 7%

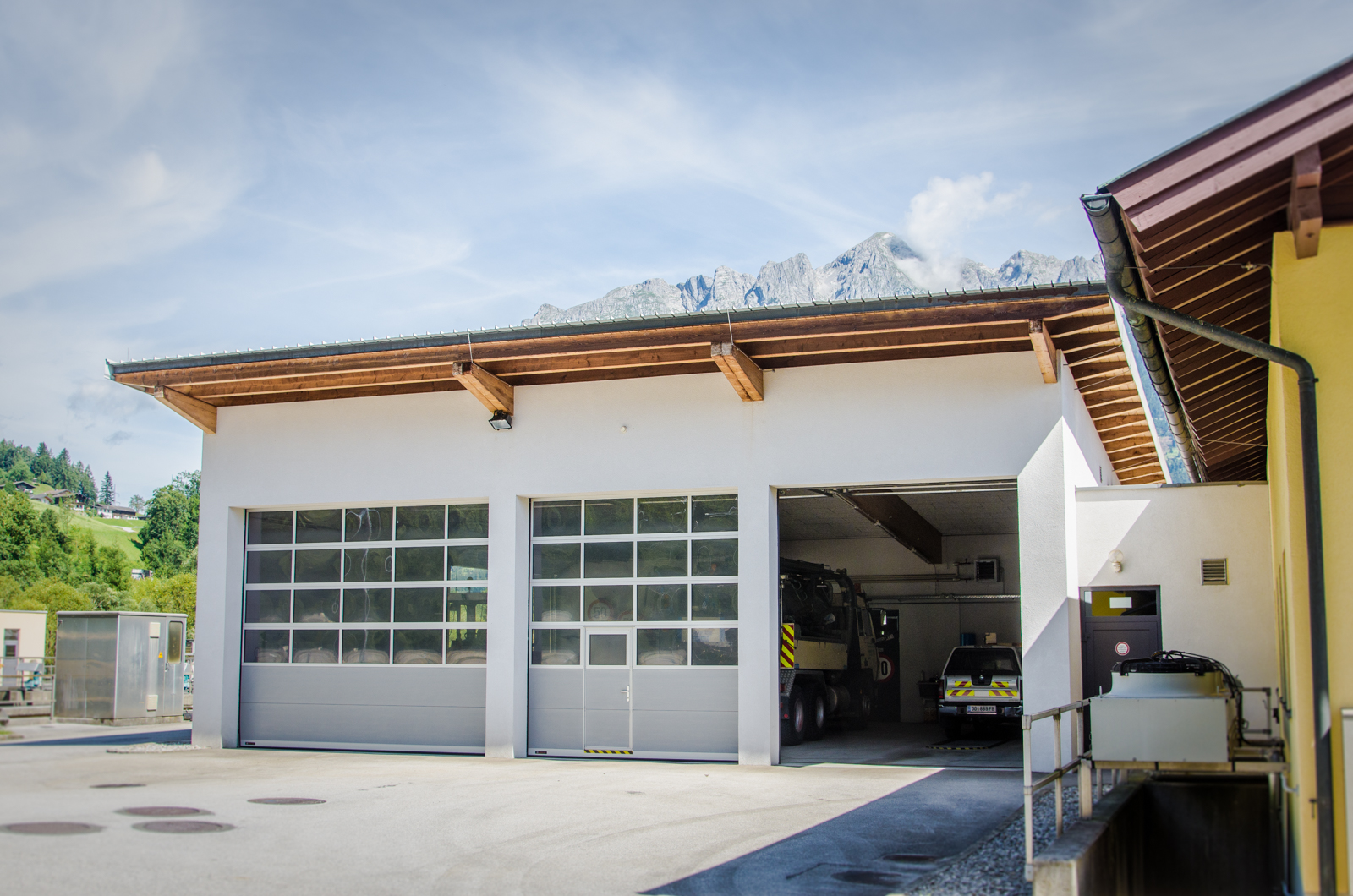

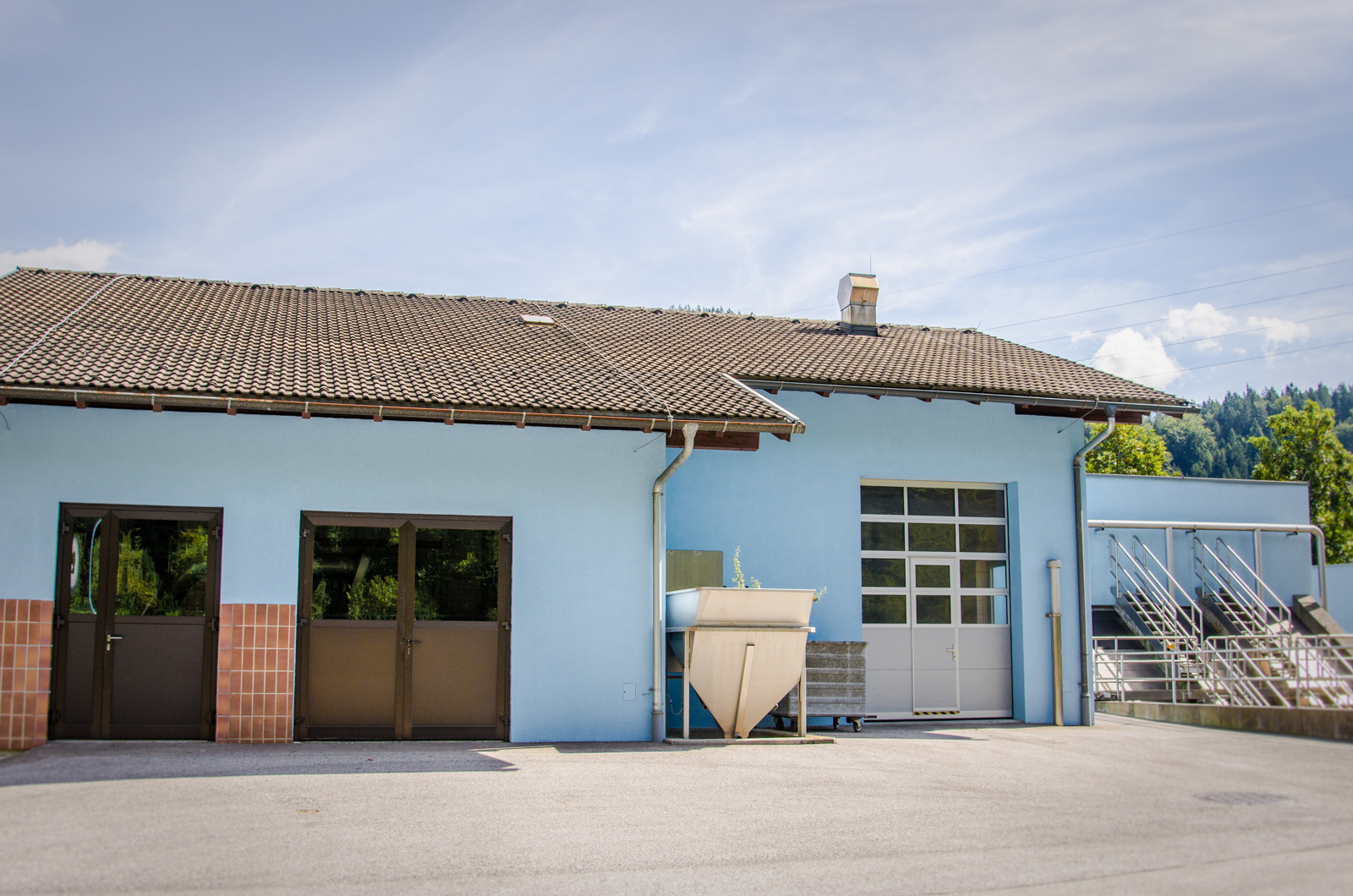

Garagen und Fällmittelstation

Garagen
Das Garagengebäude bietet Platz für den betriebseigenen Fuhrpark des Kanalbetriebes und der für Kanalwartung und Kanalsanierung erforderlichen Geräte und Maschinen. Außerdem befindet sich in diesem Gebäude das Kanallager.

Fällmittelstation (Phosphatfällung):
Der nicht biologisch entfernbare Phosphatanteil muss durch Fällmittel entfernt werden. Das Phosphat wird in den Belebtschlamm eingebunden und mit dem Überschussschlamm aus dem System entfernt. Das Phosphat ist biologisch nicht abbaubar, bleibt im Schlamm gebunden und wird mit dem Klärschlamm entsorgt. Als Fällmittel stehen wahlweise Eisen- oder Aluminiumlösungen zur Verfügung.

• Lagertanks: 6 Stück à 5.000 Liter
• Pumpen: 2 Membranpumpen je 150 l/h

Anaerobbecken

Kaskade 1:

• 1 Rücklaufschlamm–Denitrifikationsbecken
• 2 Anaerobbecken

Rezirkulation vom Anaerobbecken 1 in das RLS-Denibecken
je Becken: L=36 m; B=5 m; T=5 m; V=900 m³
Vges=2.700 m³
je 3 Rührwerke

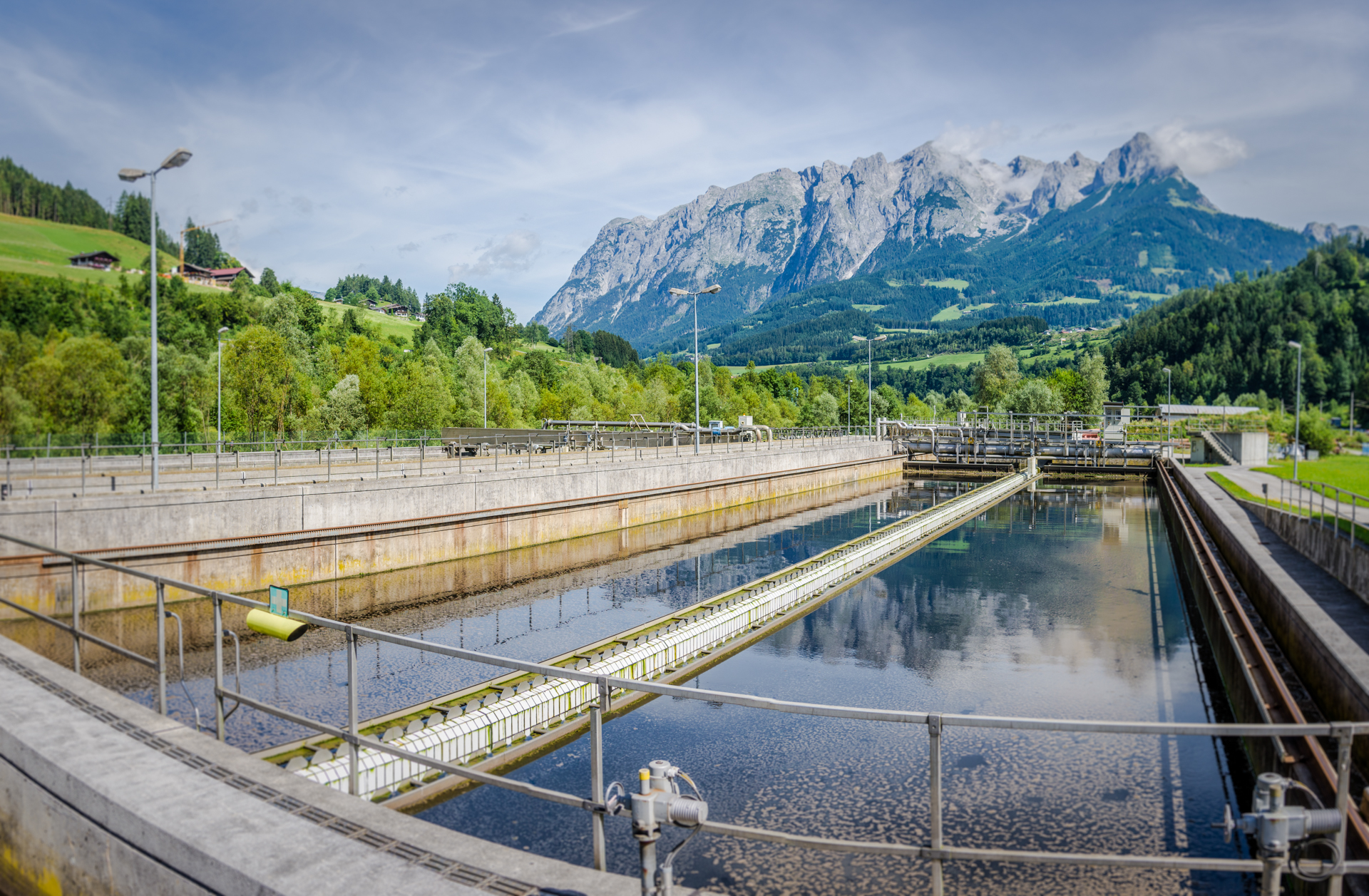

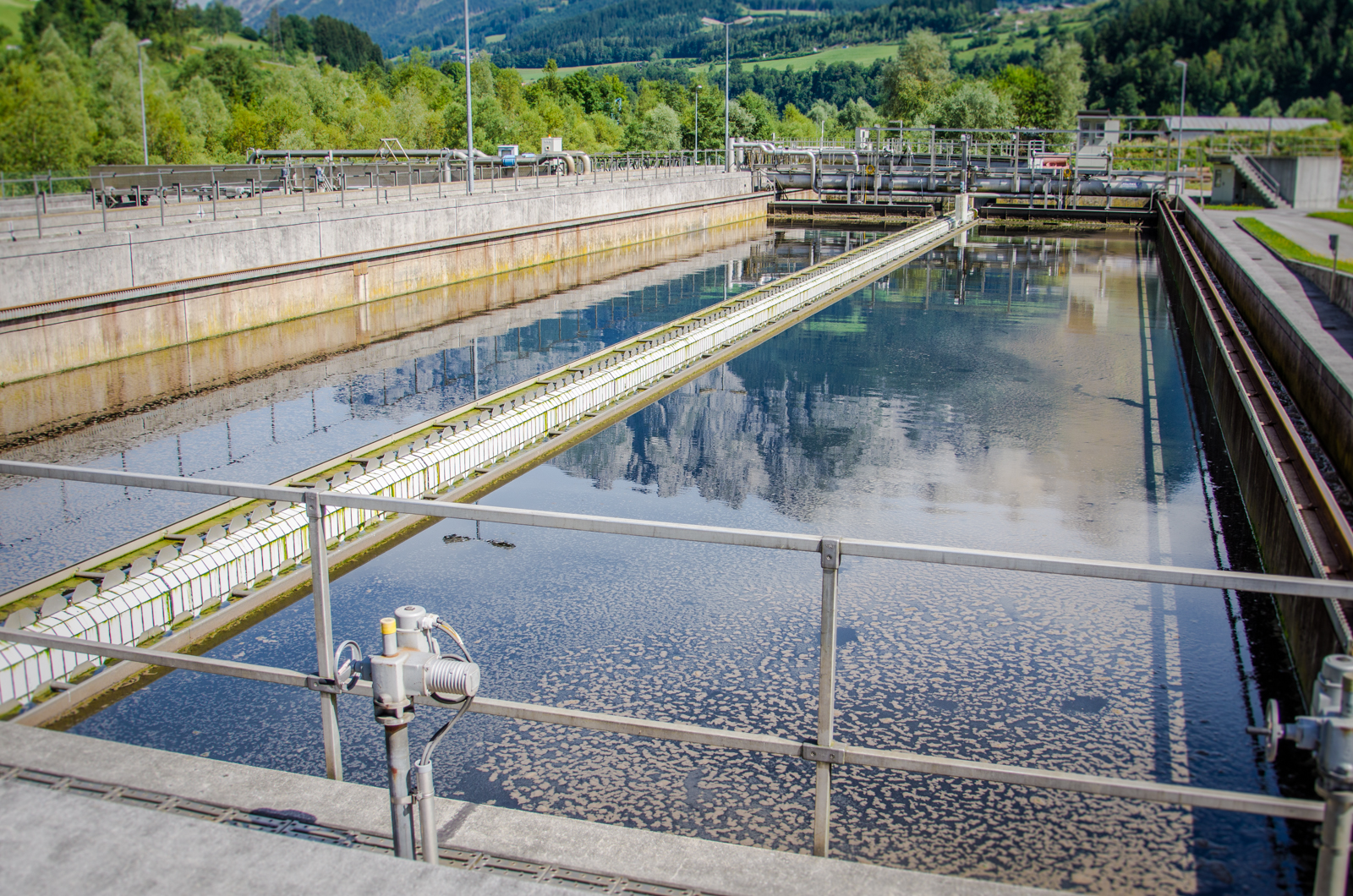

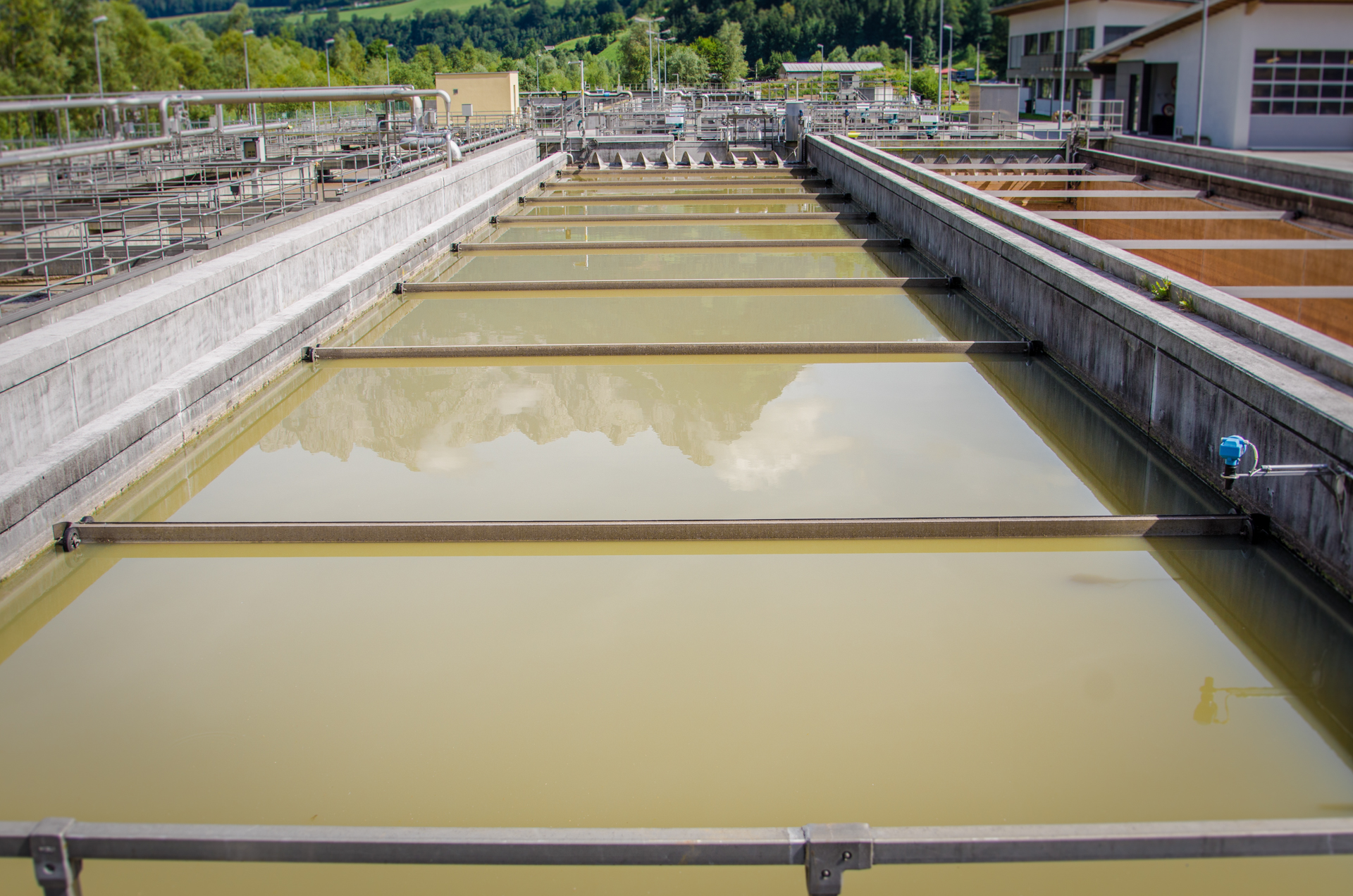

Nachklärbecken 1+2

Die Bakterienmasse aus den Belebungsbecken sinkt zum Boden ab und wird über den Saugräumer als Rücklaufschlamm in die Belebung zurückgeführt bzw. abgezogen. Das gereinigte Klarwasser wird in die Salzach abgeleitet.
2 Rechteckbecken
je L=65 m; B=7,5 m; Wsp=3,2 m; V=1.550 m³
gesamt: O=980 m²; V=3.100 m³

Nachklärbecken 3+4

Die Bakterienmasse aus den Belebungsbecken sinkt zum Boden ab und wird über den Saugräumer als Rücklaufschlamm in die Belebung zurückgeführt bzw. abgezogen. Das gereinigte Klarwasser wird in die Salzach abgeleitet.
2 Rechteckbecken
je L=65 m; B=9,8 m; Wsp=3,2 m; V=2.000 m³
gesamt: O=1.280 m²; V=4.000 m³

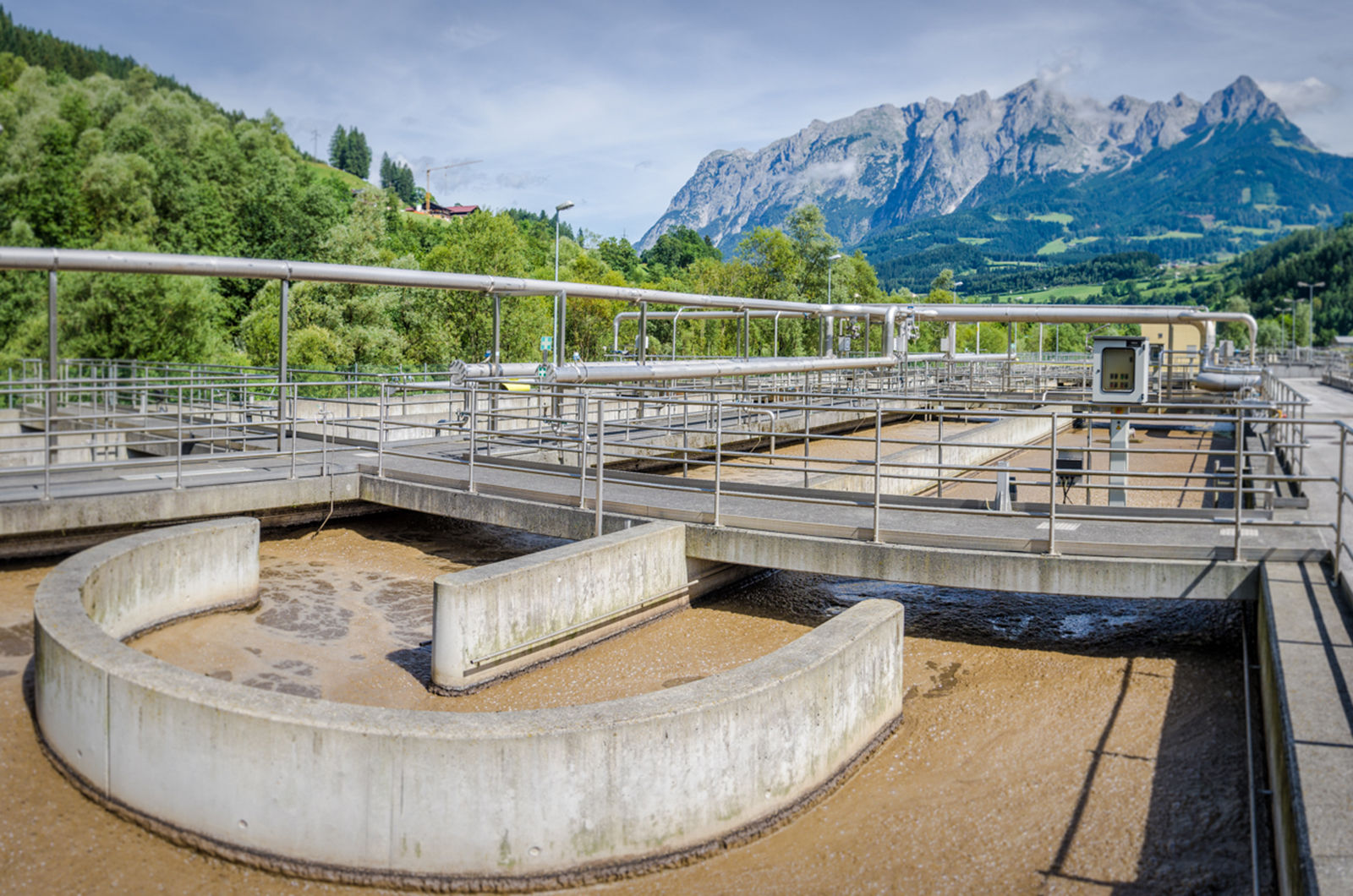

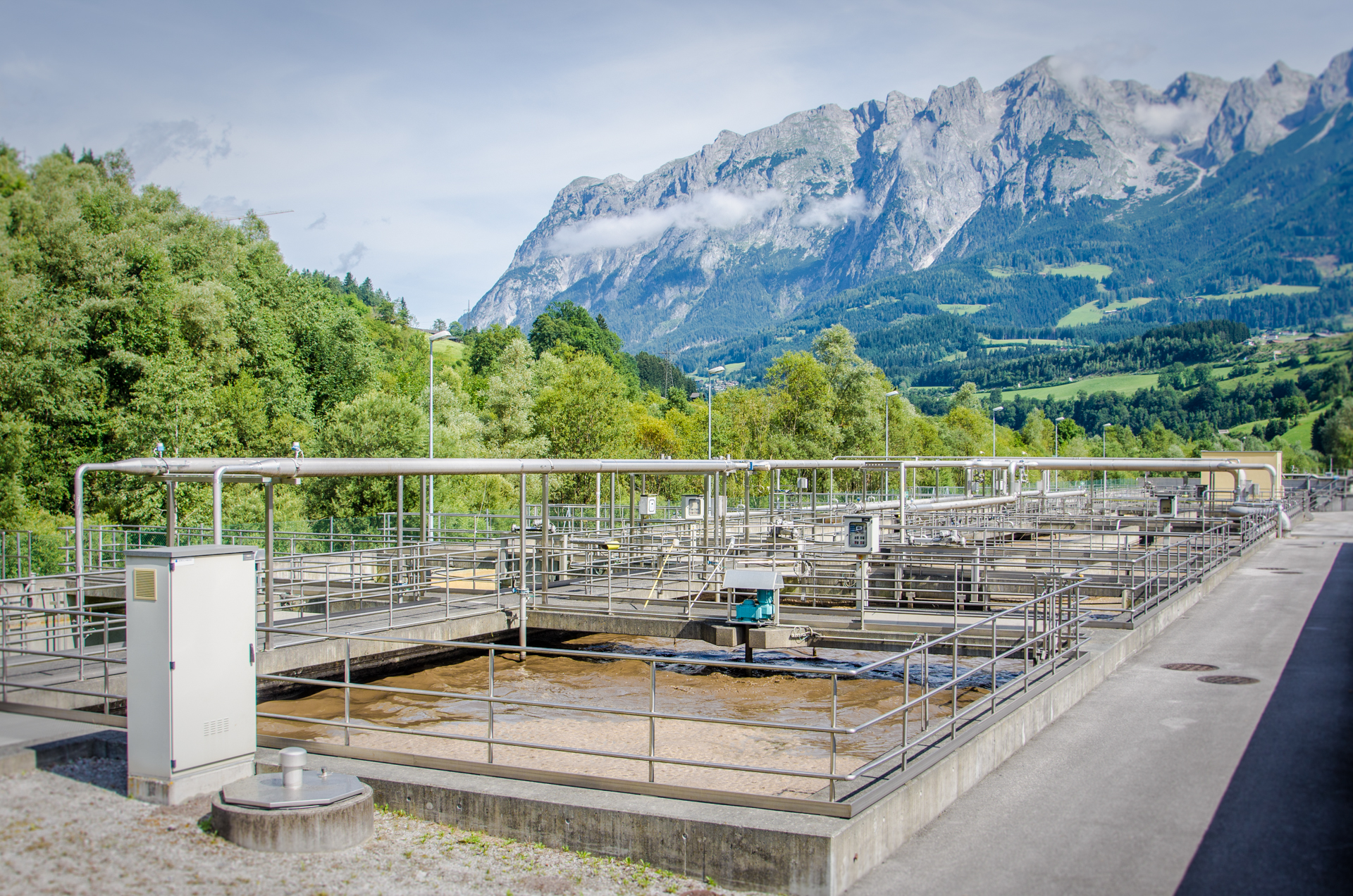

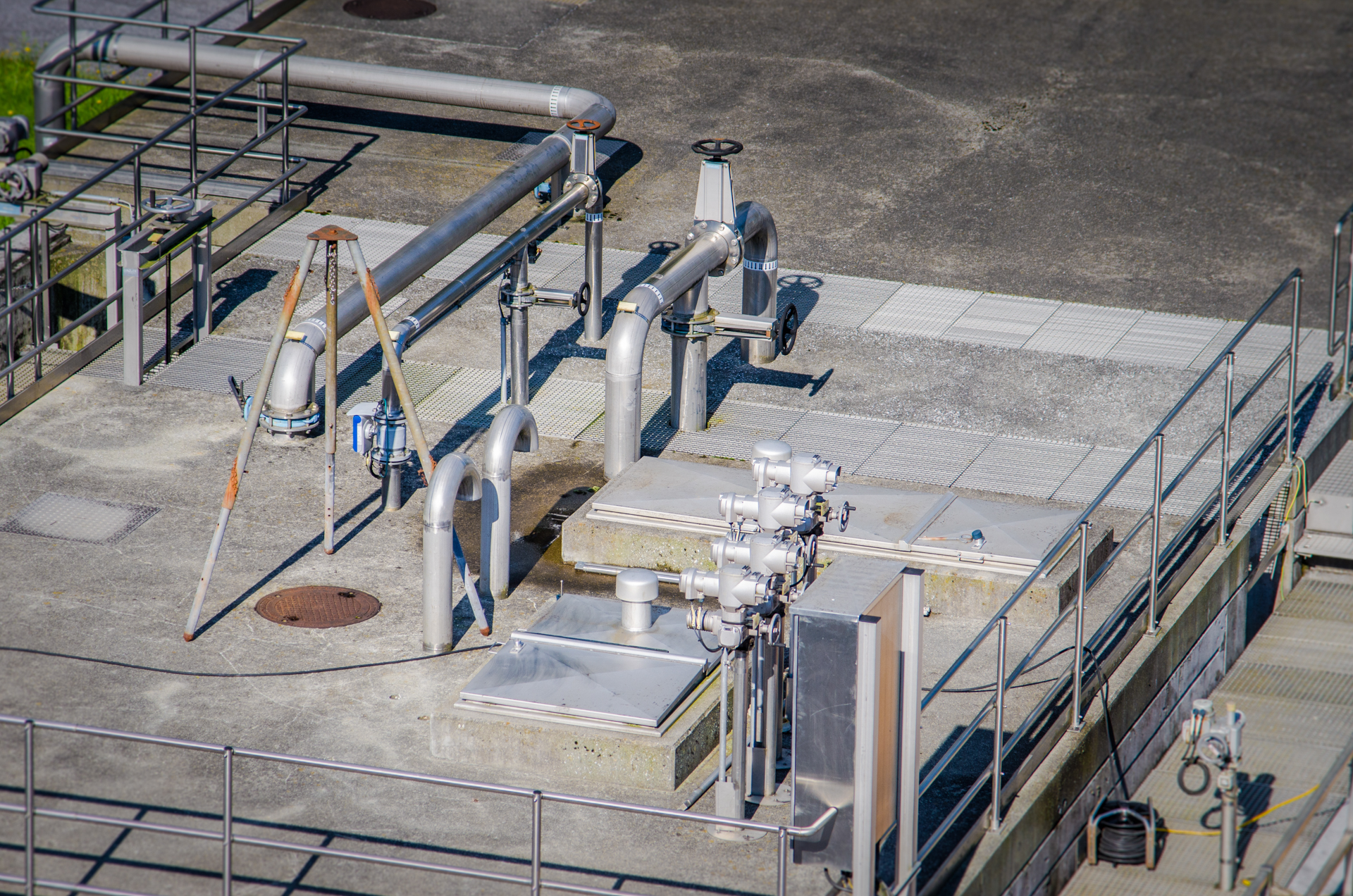

Belebungsbecken

2 Umlaufbecken als Belebungsbecken, jeweils 3 Belüftungsfelder und 2 Rührwerke. Jeweils eine Rezirkulation vom Belebungsbecken in das Anoxbecken

je Becken: L=60 m; B=10 m; T=6,5 m; V=3.950 m³
Vges=7.900 m³
Gesamtvol. Kaskade 2+3 (Anox- u. Belebungsbecken): 10.850 m³

Anoxbecken

Je Kaskade ist 1 Anoxbecken (ohne Luftzufuhr) vorgeschaltet, welches im Bedarfsfall auch belüftet werden kann. Rezirkulation von den Belebungsbecken in die Anoxbecken
je Becken: L=22 m; B=10 m; T=6,5 m; V=1.475 m³
Vges = 2.950 m³
je 1 Rührwerk

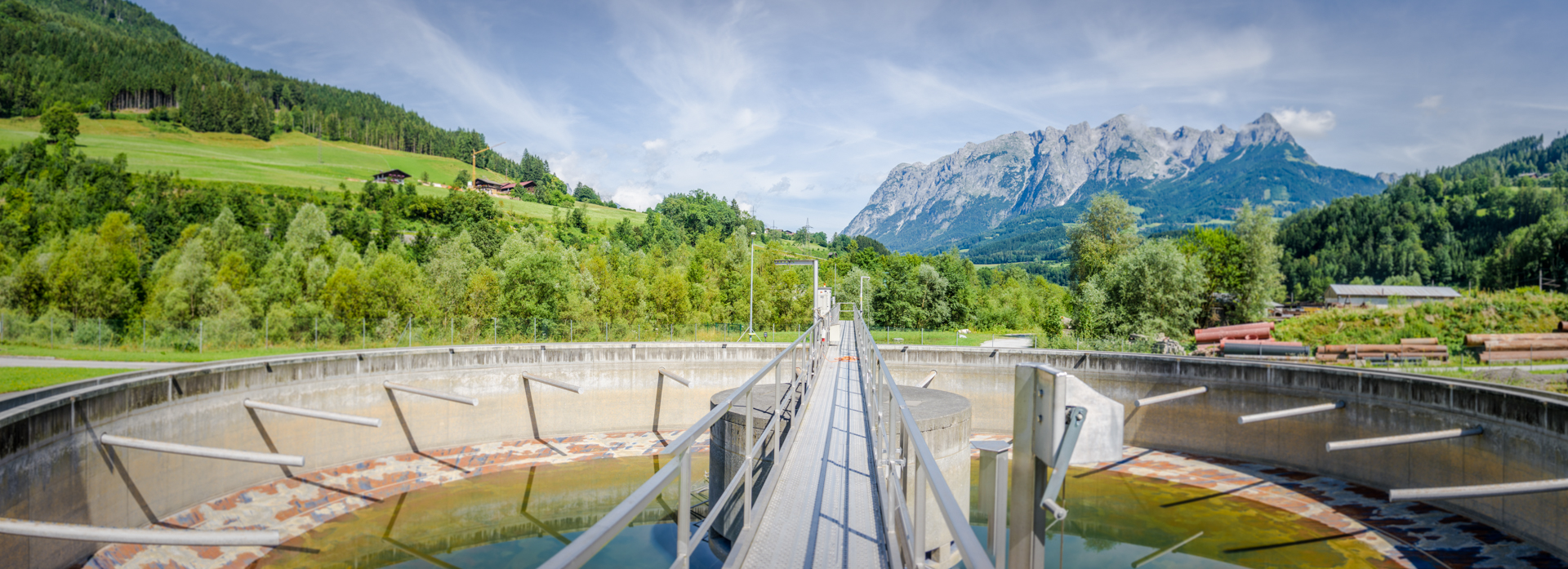

Nachklärbecken 5

Die Bakterienmasse aus den Belebungsbecken sinkt zum geneigten Boden ab und wird über den Schildräumer und das RLS-Hebewerk als Rücklaufschlamm in die Belebung zurückgeführt bzw. abgezogen. Das gereinigte Klarwasser wird in die Salzach abgeleitet.
DM=41 m; Wsp=4,7 m; O=1.196 m²; V=5.900 m³

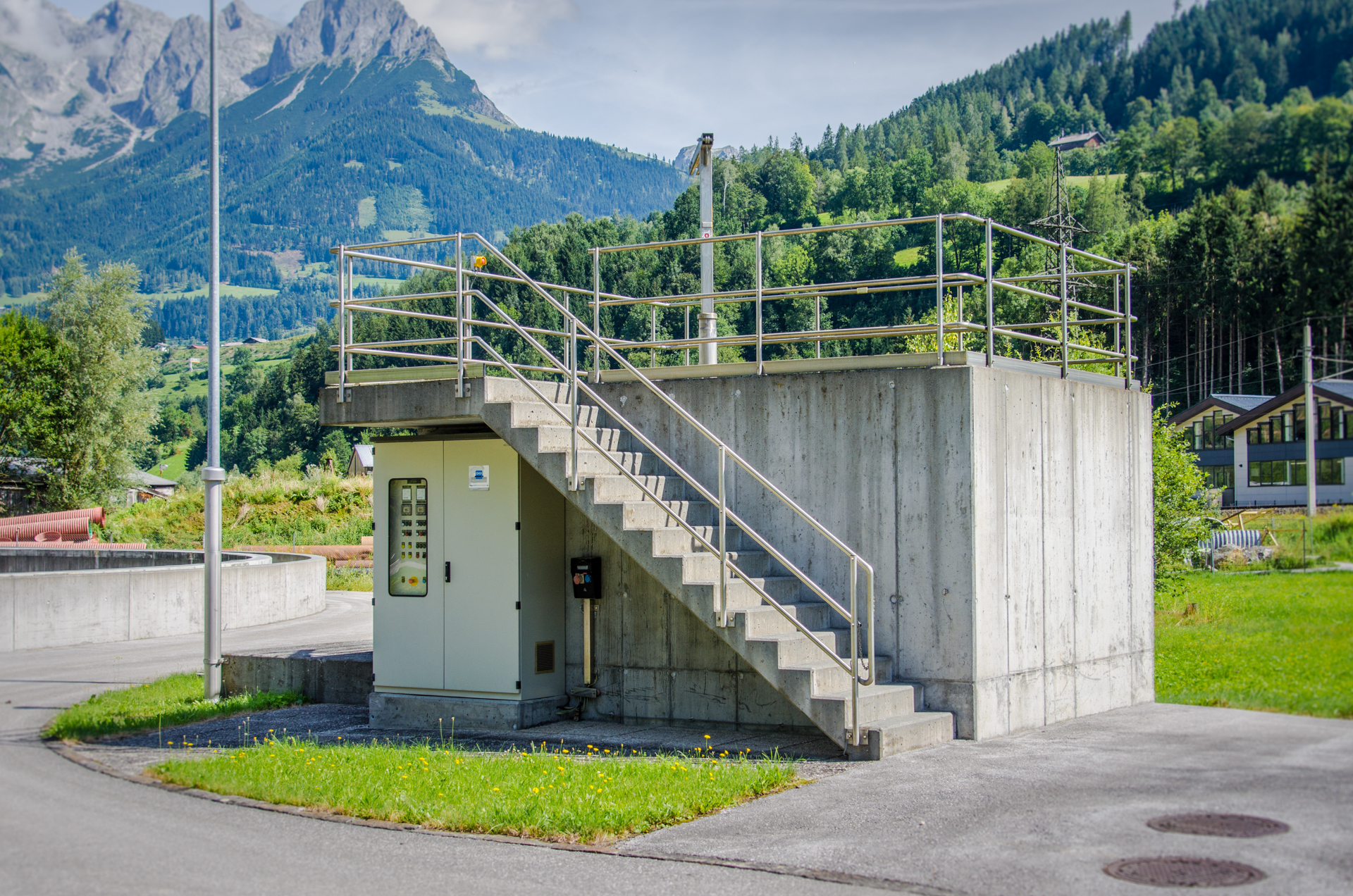

Rücklaufschlammhebewerk

Rückführung der Bakterienmasse aus dem Nachklärbecken 5 in die Belebung.
2 Propellerpumpen > Frequenzumrichtergeregelt, in Abhängigkeit der Zulaufmenge
